招商银行金融中心二期

招商银行金融后台服务中心（二期）雨水收集系统工程

一、项目概况

本项目为招商银行金融后台服务中心（二期）绿色节能配套重点工程，由中国建筑第八工程局总承包，我司专业承建，属于大型甲级商务办公楼海绵城市雨水资源化利用项目。系统统一收集园区屋面、地面径流雨水，配套100m³ 地下混凝土蓄水池，成套一体化雨水处理设备设计处理规模 5m³/h，处理达标后回用于园区绿化浇灌、道路地面冲洗、卫生间冲厕等非饮用杂用场景，助力园区节水降耗、削减雨水峰值径流、减轻市政管网排水压力，满足绿色建筑、节水型园区建设指标要求。

二、核心工艺流程与技术优势

整套系统采用智能弃流预处理→混凝沉淀→石英砂多级过滤→药剂消毒→变频恒压回用全流程工艺，技术成熟稳定、自动化程度高：

精准智能弃流系统
配套雨量感应控制器，可精准控制 1~5mm 初期污染雨水弃流，雨后 72 小时内降雨直接收集，同步集成溢流保护；降雨初期冲刷携带灰尘、泥沙、油污的脏水自动分流排放，大幅降低后端设备负荷，延长滤料使用寿命。
多级深度净化工艺

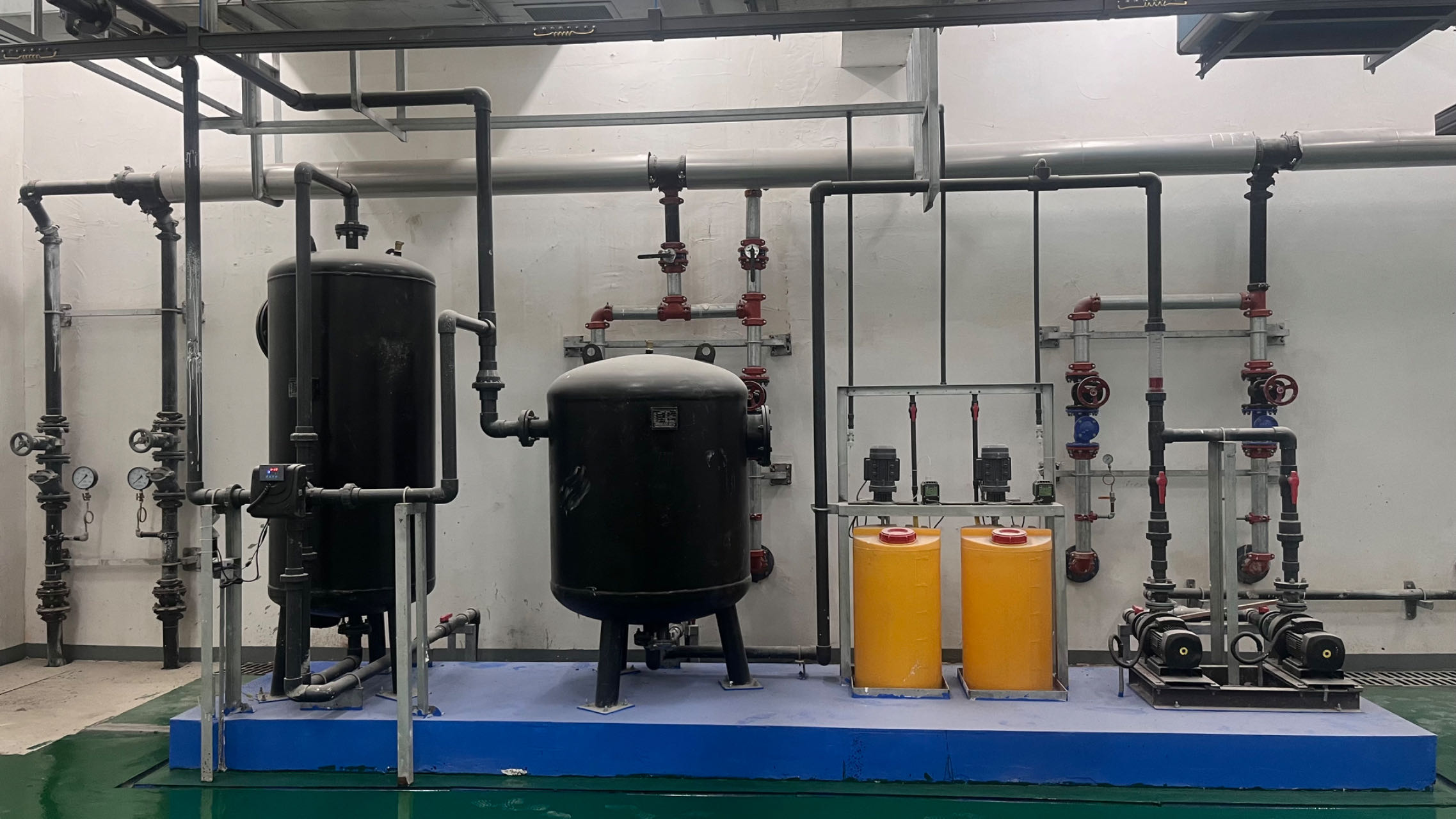

设置混凝反应器投加絮凝药剂，搭配石英砂分层过滤器实现悬浮物、胶体杂质深度截留；配套全自动反冲洗功能，无需人工拆解清洗，运行能耗低、维护简便；末端搭载二氧化氯消毒装置，杀灭雨水中微生物，保障回用水卫生安全。
一体化智能自控系统
采用 PLC + 触摸屏全自动控制系统，实时监测蓄水池、清水箱液位、管网供水压力；雨水提升泵、回用泵均一用一备自动轮换运行，变频恒压供水，缺水时自动切换市政自来水补水；具备高低液位联锁、水泵空转、超压过载多重保护，支持 24 小时无人值守运行。
标准化成套设备配置

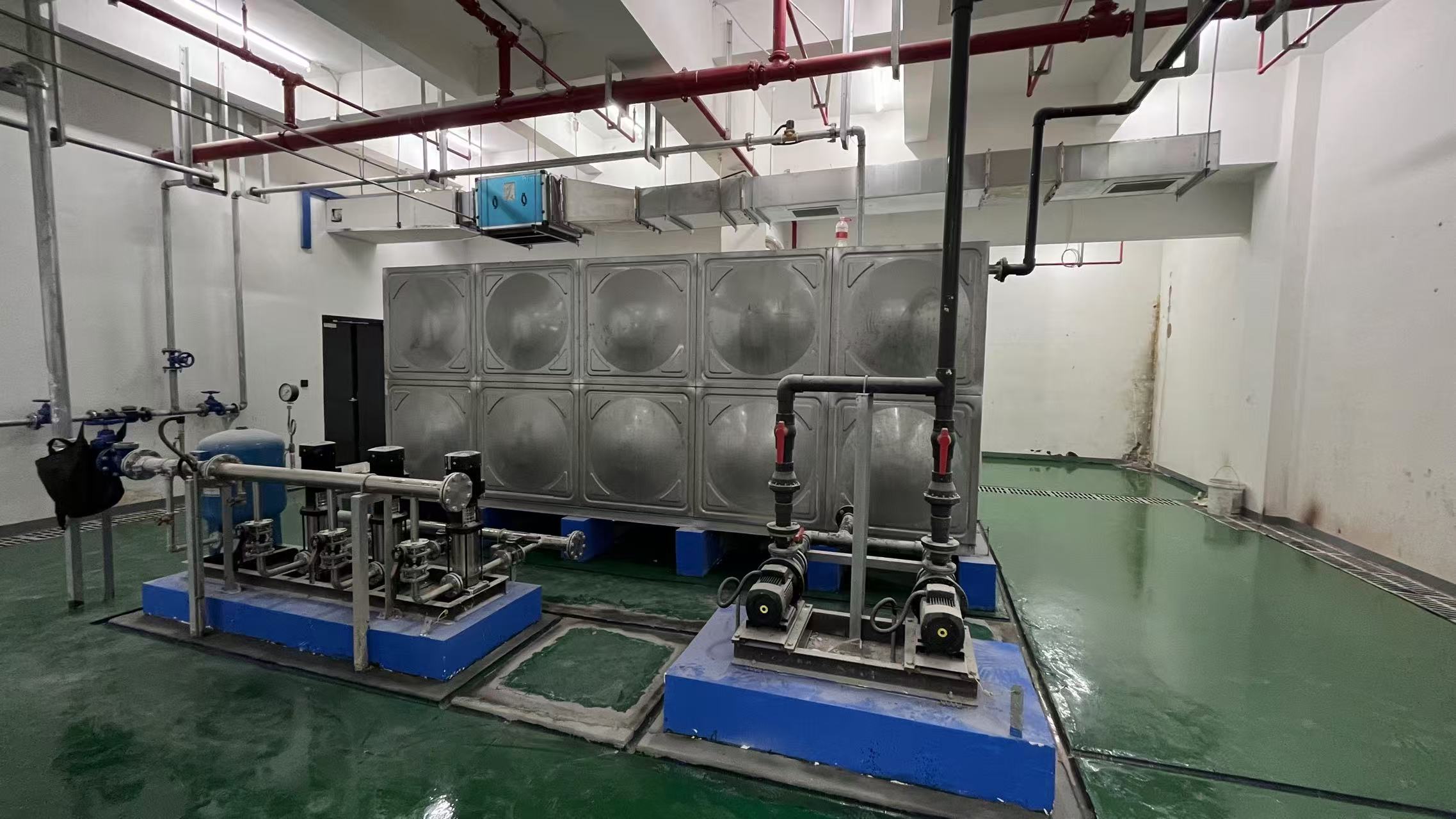

整套系统集成智能弃流控制器、混凝反应单元、石英砂过滤机组、絮凝 / 消毒双套加药装置、304 不锈钢清水箱、变频回用泵组、全自动排污反洗机组，设备集成度高，机房占地紧凑，适配地下室狭小设备间安装条件。

三、执行标准与出水水质

严格遵循《建筑与小区雨水利用工程技术规范》GB50400—2006、《城市污水再生利用城市杂用水水质》GB/T18920-2002、《景观环境用水的再生水质标准》GB/T18921—2003 等国家规范设计施工。雨水经系统处理后，水质完全满足建筑杂用水回用标准，可长期稳定用于绿化、道路冲洗、冲厕，替代传统市政自来水，显著降低园区日常用水成本。

四、施工管理与质量保障

项目实行全流程标准化施工管控，建立自检、互检、交接检三级质量验收体系，隐蔽工程提前组织甲方、监理联合验收留存记录；管道安装严格执行水压试验标准，设备单机、系统联动分步调试；施工过程落实文明施工、交叉作业协调、成品保护专项措施，整套工程一次验收合格，质保体系完善，后期提供长期运维、设备检修技术支持。

五、项目价值亮点

节水降本：充分回收天然雨水作为第二水源，大幅减少市政自来水取用，长期降低园区运营水费支出；
海绵城市效益：蓄水池调蓄雨水，削减暴雨峰值流量，缓解城市内涝、降低市政管网负荷；
绿色建筑加分：完善雨水资源化体系，满足绿色办公楼、节水型单位评审硬性指标；
运维省心：全自动化智能控制，自动反洗、自动加药、自动补水，人工运维工作量极低；
通用性强：大型金融商务园区标准化雨水解决方案，可复制应用于写字楼、产业园、政务中心等同类公建项目。
