民航飞行学院天府校区建设工程

系列类别：多区雨水收集回用系统

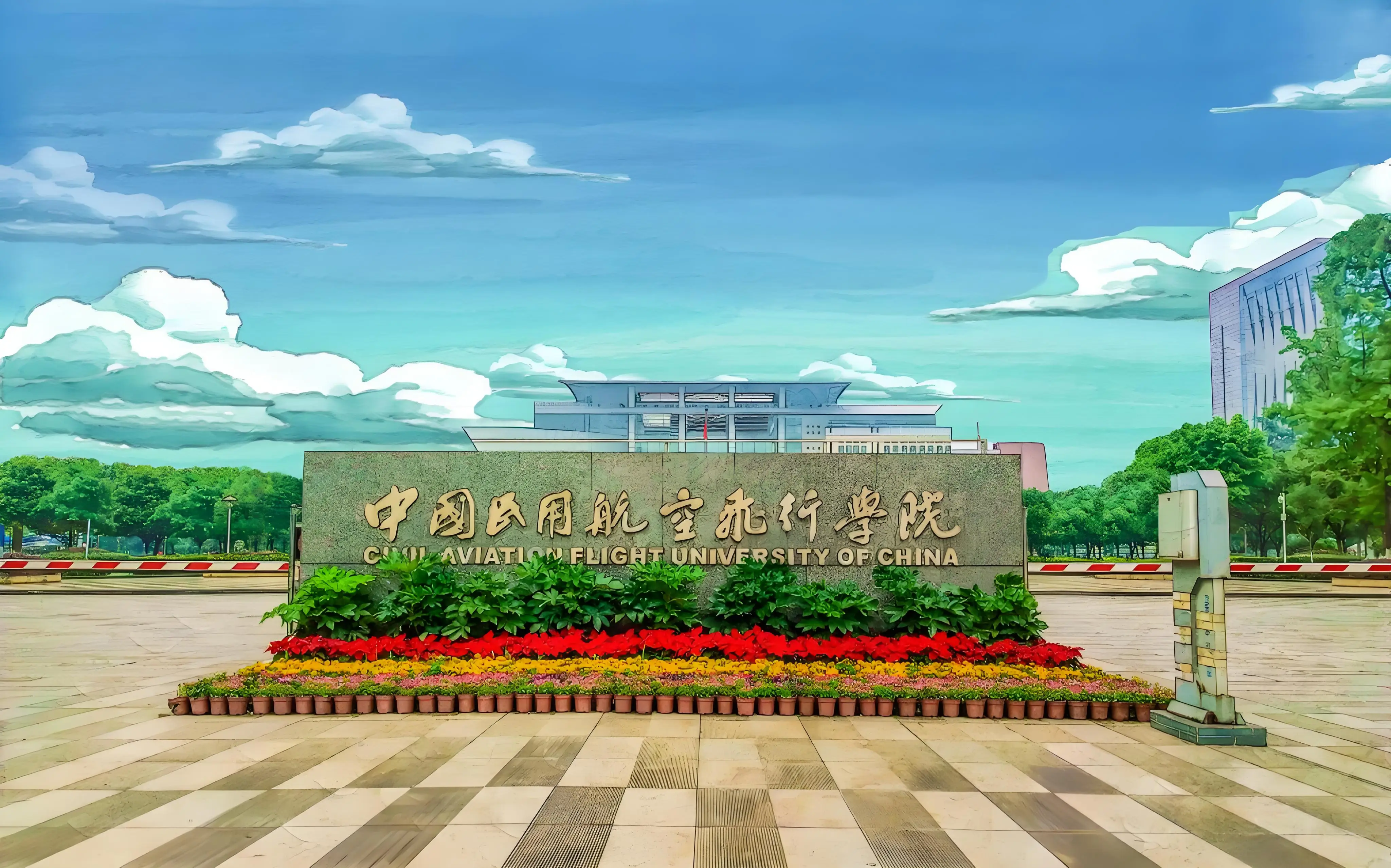

本项目为民航飞行学院天府校区建设工程，分为 Ⅰ、Ⅱ 两个总承包标段，包含A、C、D、E、F 区及 C14 地下车库共 6 套独立雨水收集回用系统，由成都派尔排水工程有限公司完成深化设计及配套实施，属于大型高校校园海绵城市、节水型校园重点配套工程。

项目地处成都，区域年均降雨量 907mm 以上，降雨资源充沛。针对校园多组团分散式建筑布局，各个分区独立设置雨水收集回用体系；屋面区分虹吸式、传统重力流两套屋面雨水排水系统；配套初期弃流装置，对初期受污染雨水进行截污弃流，洁净雨水进入雨水蓄水池。

分区	雨水蓄水池有效容积	清水池有效容积	系统处理规模
A 区	600m³	12.5m³	15m³/h
C 区	240m³	12.5m³	15m³/h
D 区	755.46m³	15.6m³	25m³/h
E 区	535m³	30m³	30m³/h
F 区	293.80m³	15.6m³	25m³/h
C14 地下车库	445m³	60m³	7m³/h

各分区通用工艺流程：雨水收集管网→预处理系统→雨水蓄水池→过滤设备→消毒→清水池；处理达标后的雨水供给校园绿化浇灌、场地道路冲洗；超量雨水溢流排入市政雨水管网，系统配置市政自来水作为应急补给水。

系统搭载PLC 全自动电控控制柜，实现整套雨水系统自动化运行，完成液位监测、弃流控制、设备启停、故障报警，支持就地人机界面操作。严格执行雨水回用安全规范，雨水供水管道与生活供水管物理分开设置，管道、水池设备设置 “雨水” 标识，配套完善防误接、误饮安全防护措施。

出水水质满足《建筑与小区雨水利用工程技术规范》GB50400‑2016 要求，绿化、道路冲洗回用出水 CODcr≤30mg/L，SS≤10mg/L。项目建立完整运维管理制度，定期开展设备冲洗、污泥排放维护，保障多分区雨水系统长期稳定运行。

本项目为国内大型高校组团式雨水资源化利用典型案例，通过多分区独立雨水回用系统，充分消纳校园屋面雨水，削减场地雨水外排，大幅节约校园市政自来水消耗，助力节水校园、海绵校园建设。
