交子公园金融总部产业园（七期）

系列类型：雨水收集系统、中水回用系统

交子七期 (8).jpg

本项目为交子公园金融总部产业园（七期）商业办公及配套设施雨水收集系统工程，建设单位为成都交子公园金融商务区投资开发有限责任公司，由成都派尔排水工程有限公司完成深化设计、设备供货、安装调试。项目属于大型商务办公综合体，雨水系统落地海绵城市、绿色建筑相关指标要求。

雨水处理系统设计处理规模10m³/h；雨水蓄水池为混凝土水池，清水箱采用 304 不锈钢水箱，容积 30m³，尺寸 4.0m×3.0m×2.5m。

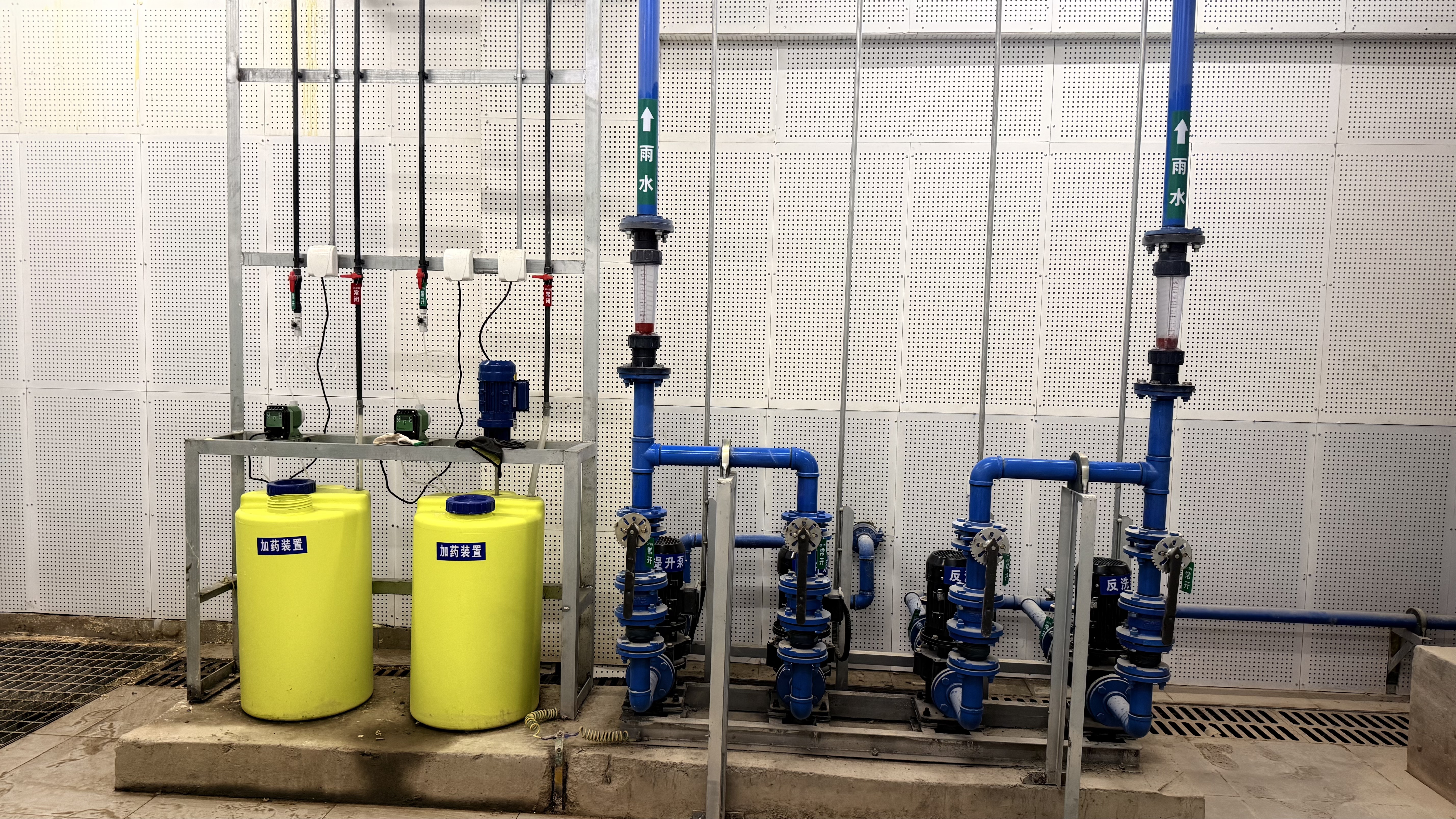

工艺流程：雨水收集管网→预处理系统→雨水蓄水池→综合雨水处理器→反冲洗→清水箱，配置市政自来水应急补水，超量雨水溢流排入市政管网。处理后雨水供给绿化用水、道路冲洗使用。

出水水质执行《建筑与小区雨水控制及利用工程技术规范》GB50400‑2016：

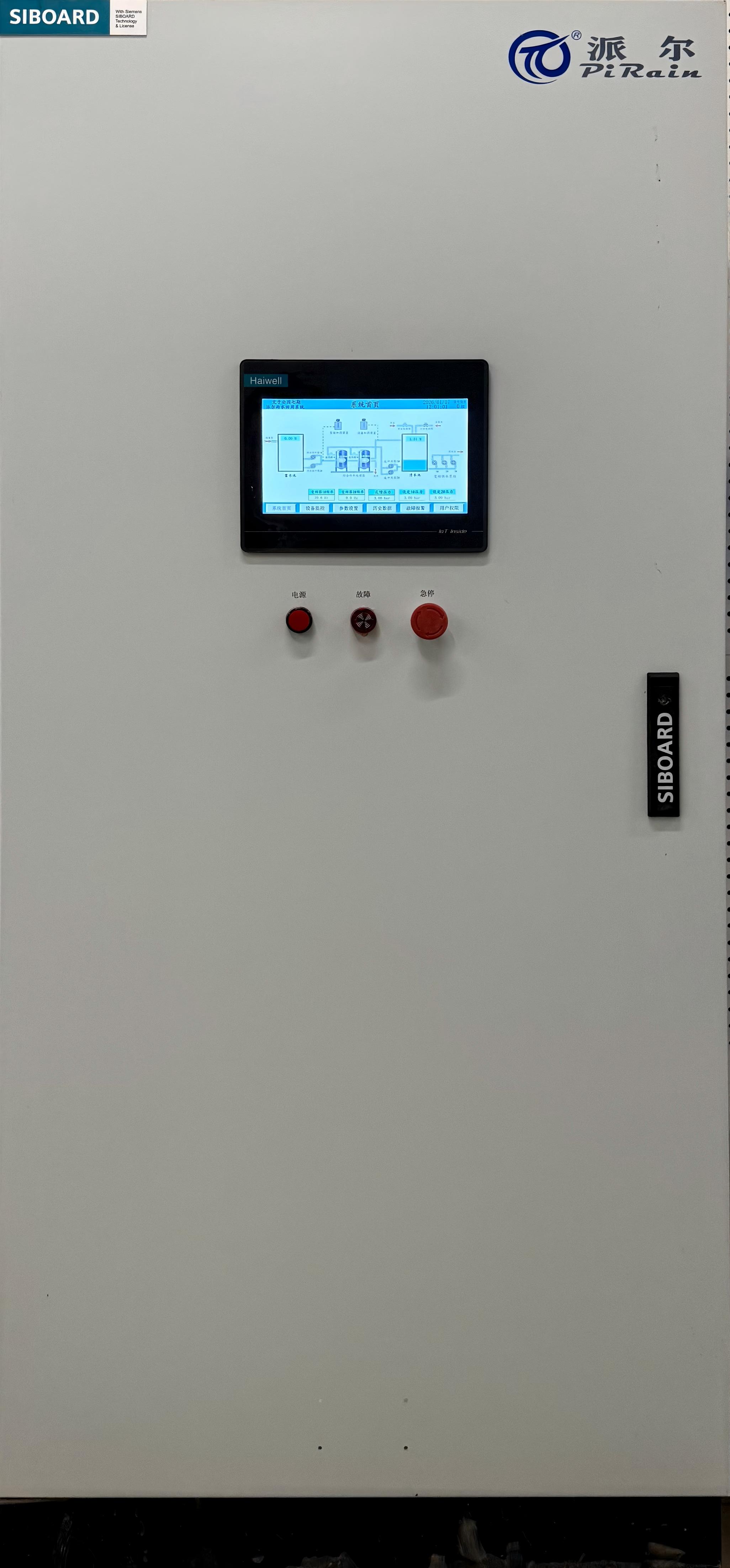

系统配置 PLC 全自动电控柜，可对水池液位、水泵、净化设备全程监控；具备设备运行状态显示、故障声光报警、自动 / 手动模式切换；综合雨水处理器可自动反冲洗，运行维护简便。回用水管网与生活给水系统做物理隔离，配套完整运维管理规程，保障系统长期稳定运行。

项目将屋面及场地雨水资源化回收利用，减少市政自来水消耗，降低场地雨水外排径流，是交子金融商务区办公综合体雨水回用典型工程。
