系列类型：雨水收集回用及水景循环系统

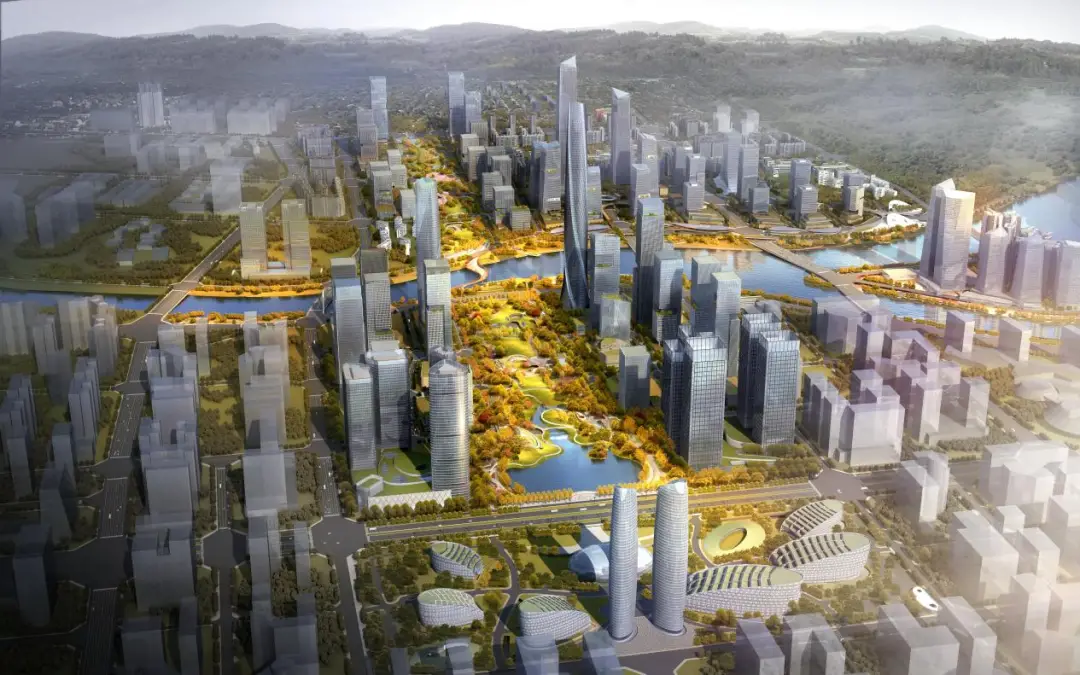

本项目为交子公园金融商务区河东片区总部产业园（一期）雨水收集回用 + 水景循环一体化工程，建设单位：成都交子公园锦宁企业管理有限公司，由成都派尔排水工程有限公司承担雨水收集系统、水景循环系统专项深化设计、成套设备供货、安装及系统调试，是交子金融商务区总部办公集群海绵城市、绿色建筑、景观水体保障的标杆配套项目。
项目概况
项目包含两大子系统：雨水收集回用系统、景观水景循环系统。雨水蓄水池采用混凝土水池，清水池为不锈钢清水箱，有效容积24m³，雨水处理规模10m³/h。系统收集屋面及场地雨水，经整套工艺净化处理后，产出回用水用于绿化浇灌、道路浇洒，同时作为景观水景补水水源；设置中水补水作为备用水源，超量雨水溢流排至市政雨水管网。出水水质执行《建筑与小区雨水控制及利用工程技术规范》GB50400‑2016 标准：
雨水工艺流程：雨水收集管网→截污挂篮沉淀装置→雨水弃流过滤装置→雨水收集池→多介质过滤器→EPS 高精度过滤器→清水箱→变频供水→绿化用水、道路冲洗、水景补水。
水景循环系统园区景观水景设置独立循环净化体系，针对露天景观水体易滋生藻类、悬浮物堆积、水体浑浊问题，构建水体循环过滤模式。以雨水回用清水箱作为优先补水水源，辅以中水应急补水；水景水体持续循环，通过过滤、除杂，降低水体悬浮物，抑制藻类滋生，维持景观水体清澈观感，减少水体更换频次，节约补水用水量。水景循环系统配套循环泵、过滤单元、管路阀门，接入项目总控制系统，实现循环启停、故障报警；兼顾水体循环、水量补给、溢流排污，保障景观水面水位稳定，既满足景观展示效果，又契合海绵城市节水理念。
派尔核心技术优势
重力式预处理单元，免能耗拦截污染配置派尔截污挂篮沉淀装置 + 雨水弃流过滤装置，依靠雨水重力完成固液分离，过滤精度 5mm；自动拦截落叶、泥沙、大颗粒杂物，对初期污染雨水进行弃流处理，无需额外动力，维护周期长，大幅降低后端过滤器负荷，保护后续处理设备，同时减少杂质进入水景循环体系。
两级过滤深度净化工艺，出水稳定达标，兼顾回用与水景补水采用多介质过滤器 + EPS 高精度过滤器两级过滤组合。多介质过滤器去除水中悬浮物、胶体，降低水体 SDI 值，去除异色异味；EPS 高精度过滤器进一步精细净化；整套设备具备过滤、反冲洗功能，运行费用低、操作简便。处理后的雨水水质直接满足娱乐水景用水标准，可安全作为景观补水水源，避免杂质带入水景造成水体富营养化。
派尔 PLC 智能自动控制系统（核心亮点）专用雨水回收电控柜内置 PLC 控制器，可选配人机操作界面，统一管控雨水收集、水景循环两套子系统；
✅ 对雨水收集、水景循环全部设备集中监控，实时显示设备运行、停止、各水池 / 水景液位状态；
✅ 自动 / 手动双模式切换，日常全自动运行，检修调试切换手动；
✅ 可实现设备运行工况记录，便于运维人员掌握雨水处理、水景循环运行状态；
✅ 变频供水，按需调节供水压力，自动控制水景补水、循环启停。
雨水‑水景联动，节水效益突出实现雨水回用水优先供给景观水景，减少市政自来水补水；水景循环持续净化水体，降低换水频率；雨水收集削峰排涝，水景循环维持景观效果，两套系统联动，同步实现径流管控、水资源节约、景观水体保障多重目标。
完善安全与运维体系电控系统具备接地、过流、故障报警等全套电气安全保护；管道选用防腐塑料管材，严格执行防腐、水压试验工艺；输出完整运维规程，明确雨季前设备维护、过滤器定期反冲洗、水池及水景排污清理要求，保障雨水回用、水景循环两套系统长期稳定运行。
项目将雨水资源化利用与景观水景运维有机结合，削减场地雨水径流，节约市政自来水，同时保障园区景观水体水质观感，充分满足海绵城市管控指标及绿色建筑评价相关要求。
