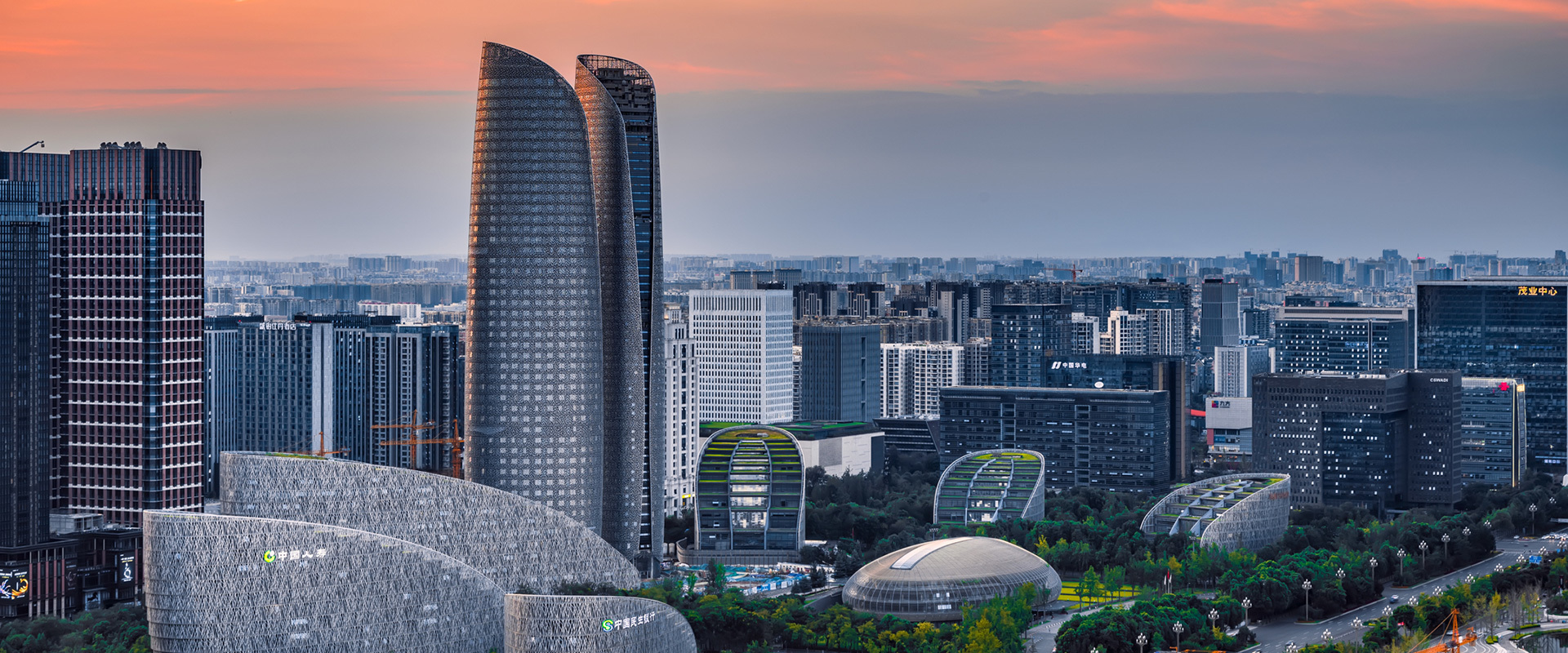

交子公园金融总部产业园（三期）G10

系统类别：雨水收集系统

本项目为交子公园金融总部产业园（三期）G10 地块雨水收集回用工程，属于交子公园金融商务区总部办公商业组团海绵城市配套项目，由成都派尔排水工程有限公司承担雨水收集系统专项深化设计、成套设备供货、设备安装及整套系统调试，助力项目实现海绵城市、绿色建筑建设目标。

本项目雨水收集池为混凝土水池，配套不锈钢清水箱有效容积18m³，系统设计处理规模15m³/h。系统收集场地雨水，对初期污染雨水做弃流处理，去除径流中泥沙、悬浮物；经处理净化后的回用水用于绿化浇灌、道路冲洗；设置自来水作为应急补水；雨水超量后溢流排入市政雨水管网。

出水水质执行《建筑与小区雨水控制及利用工程技术规范》GB50400‑2016 要求：

工艺流程：雨水收集管网→预处理系统→雨水蓄水池→多介质过滤器→消毒→清水箱→变频供水设备→绿化用水、道路冲洗；配套自来水补水、溢流、排污。

完备预处理，初期雨水弃流设置预处理单元，舍弃污染物浓度高的初期雨水，降低后续处理设备负荷，减少滤料污染，保障进水水质，延长整套设备使用寿命。
多介质过滤 + 消毒处理工艺核心设备采用多介质过滤器，滤料可反复反冲洗再生；有效去除水中悬浮物、胶体，降低水体 SDI 值，去除异色异味；后端配置消毒单元，保障回用水卫生安全，出水稳定满足绿化、道路冲洗等杂用水使用标准，运行成本低，现场运维简单。
派尔 PLC 智能自动控制系统电控柜内置 PLC 控制器，可搭配人机操作界面；
✅ 对雨水收集、处理、供水全流程设备集中监控，实时采集水池液位、水泵、过滤器运行状态；
✅ 自动 / 手动双模式，正常工况全自动运行，检修调试切换手动模式；
✅ 设备故障声光报警，故障信号提示并切断故障回路，保护设备部件；
✅ 设备运行工况记录，便于后期运维管理；变频供水实现稳压按需供水。
管路与系统安全防护系统管道按规范选型，做好防腐防锈处理；电控系统具备接地、过流保护，户外设备具备防雨防尘防护；输出完整运维规程，雨季前设备巡检、过滤器定期反冲洗、水池排污清淤，保障系统长期稳定可靠运行。

项目通过对场地雨水资源化回收利用，削减地块雨水外排，节约市政自来水用量，满足项目海绵城市管控及绿色建筑评价相关指标。
