成都西部氢能产业园

系列类别：雨水收集系统、中水回用系统

本项目为成都西部氢能产业园 A、B 地块雨水收集回用系统工程，属于产业园区海绵城市、绿色建筑配套项目，由成都派尔排水工程有限公司完成 A、B 两个地块雨水收集系统专项深化设计、成套设备供货、安装及全系统调试，服务氢能产业园区水资源节约与径流管控需求。

A 地块：雨水蓄水池、清水池均为混凝土水池，雨水处理规模15m³/h；

B 地块：雨水蓄水池、清水池均为混凝土水池，雨水处理规模10m³/h。

两套子系统均收集园区场地雨水，配置初期雨水弃流预处理，去除径流中泥沙、漂浮杂物；采用综合雨水处理器 + 消毒工艺，净化后雨水回用于园区绿化浇灌、道路冲洗；设置自来水作为应急补水；超量雨水溢流排入市政雨水管网。

出水水质执行《建筑与小区雨水控制及利用工程技术规范》GB50400‑2016 标准：

工艺流程：

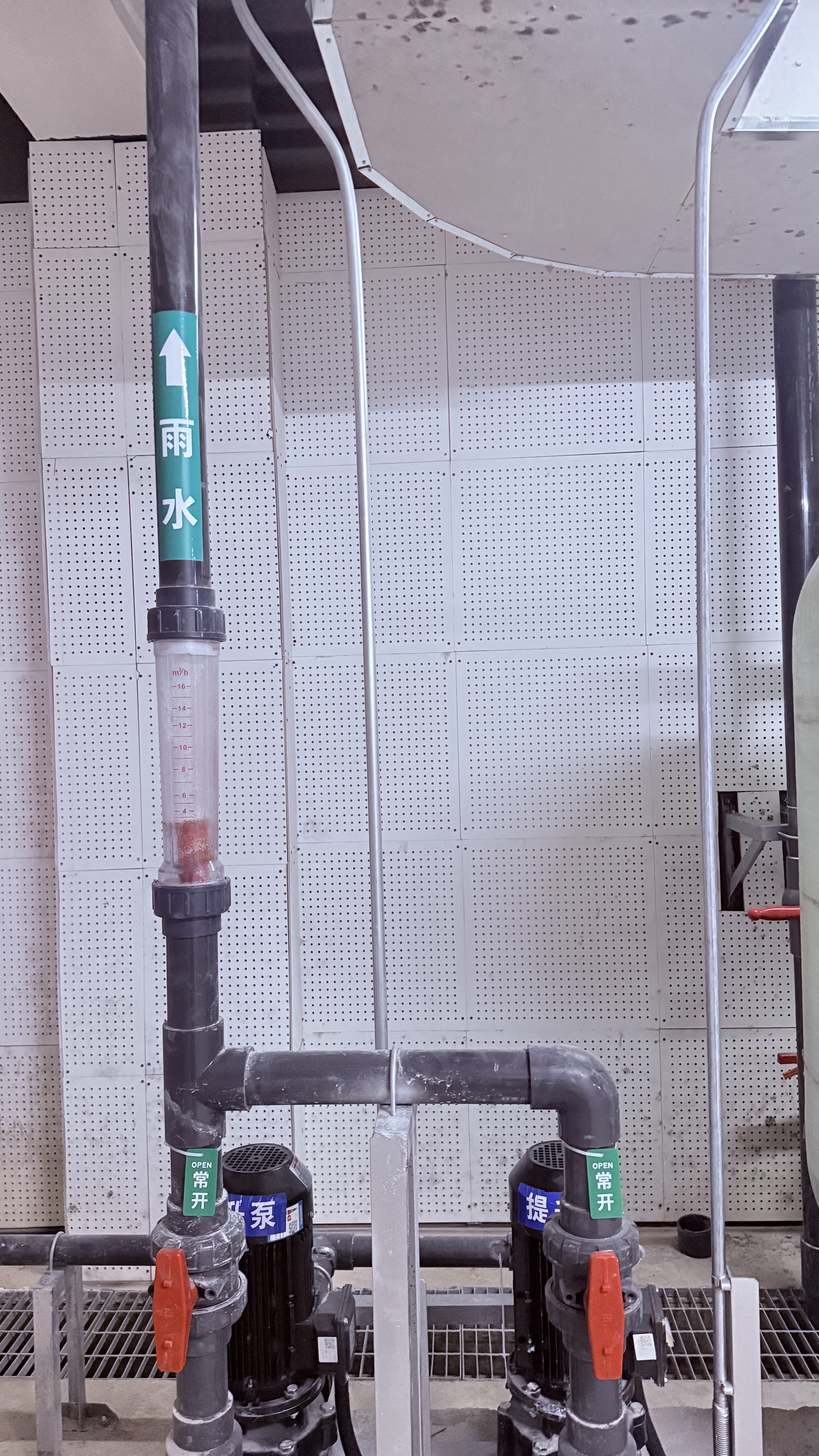

雨水收集管网→预处理系统→雨水蓄水池→综合雨水处理器→消毒→清水箱→变频供水设备→绿化用水、道路冲洗；配套自来水补水、溢流、排污。

两级预处理，重力式分离净化
配置截污挂篮沉淀装置、雨水弃流过滤单元，依靠水力重力实现泥沙、悬浮物、漂浮物自动分离；舍弃高污染初期雨水，大幅降低后端处理负荷，减少滤料污染，延长设备使用寿命，适配产业园大汇水面积工况。

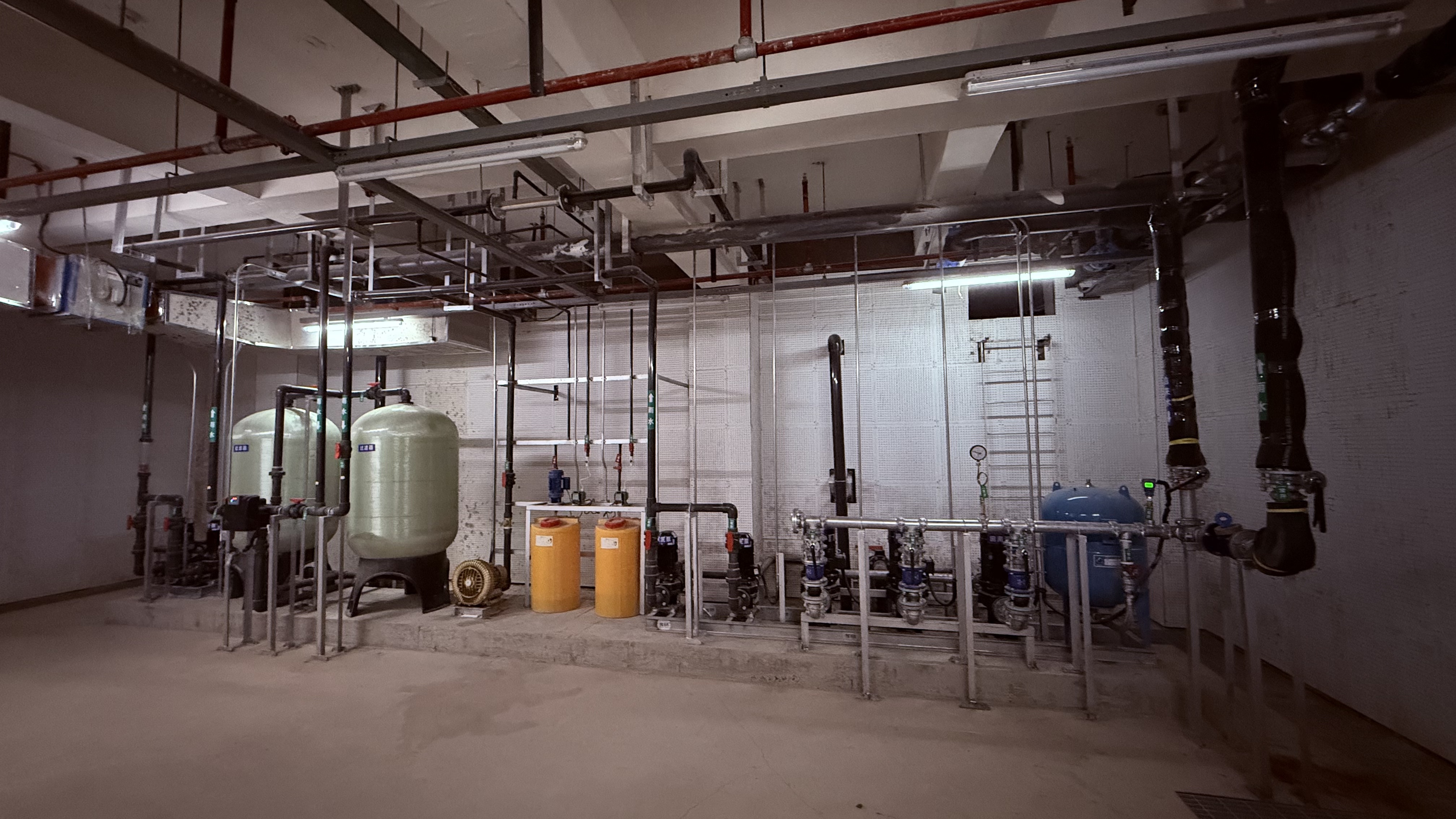

综合雨水处理器一体化处理单元
核心采用综合雨水处理器，配套反洗风机，设备可全自动反冲洗，滤料使用寿命可达 10 年以上；高效去除雨水中泥沙、胶体、杂质；后端设置消毒单元，保障回用水卫生安全，出水稳定满足园区绿化、道路冲洗等杂用水要求，运行维护简单，运维成本低。
派尔 PLC 智能自动控制系统
电控柜内置 PLC 控制器，可搭配人机操作界面，分别管控 A、B 两套独立雨水系统；
✅ 实时监测水池液位、水泵、处理设备运行状态；
✅ 自动 / 手动双模式，正常工况全自动运行，检修调试切换手动模式；
✅ 故障声光报警，故障信号提示并切断故障回路，保护设备；
✅ 运行工况记录，便于运维管理；变频供水实现按需稳压供水。
系统安全与运维保障
管道严格按规范选型，做好防腐防锈；电控具备接地、过流保护，户外设备防雨防尘；输出完整运维规程，雨季前巡检、设备定期反冲洗、水池定期排污清淤，保障 A、B 地块两套雨水系统长期稳定运行。

项目实现产业园区雨水资源化回收利用，削减地块雨水外排，节约市政自来水，满足产业园海绵城市、绿色建筑评价指标。
