系统类别：（虹吸屋面排水系统 + 雨水收集回用系统）

项目概况

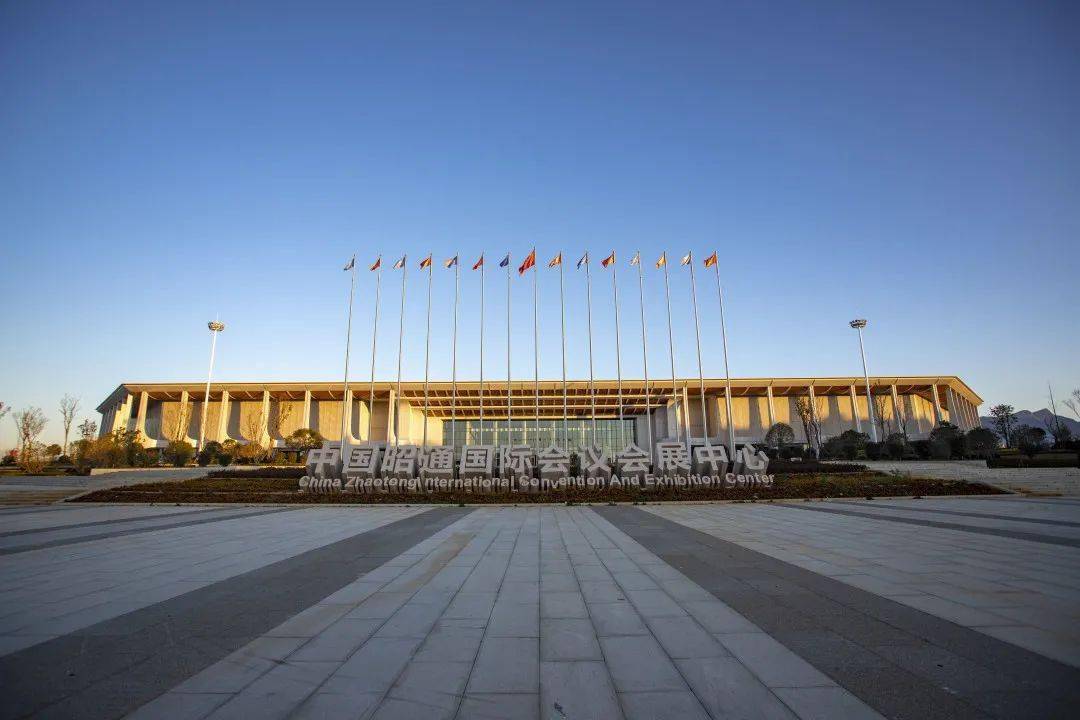

项目位于云南昭通地区，建筑屋面总汇水面积47888㎡。

1. 虹吸屋面排水系统设置78 套虹吸系统，266 个虹吸雨水斗；设计重现期：虹吸系统 P=10 年，溢流系统 P=50 年；按照《虹吸式屋面雨水排水系统技术规程》CECS183‑2005 实施，解决大面积会展屋面雨水快速排放，避免屋面积水、渗漏风险。

2. 雨水收集回用系统雨水收集蓄水池总容积350m³，清水池容积50m³；雨水处理设计规模12.5m³/h。当地年均降雨量 705mm，年均降雨次数 130.7 次。屋面雨水经收集管网→预处理→雨水蓄水池→多介质过滤器→消毒处理，储存于清水箱；处理后再生水用于绿化浇灌、道路浇洒、景观补水、洗车用水；设置自来水应急补水，超量雨水溢流排入市政管网。出水指标满足《建筑与小区雨水利用工程技术规范》GB50400‑2016 回用水质要求。

工艺流程：雨水收集管网→预处理系统→雨水蓄水池→多介质过滤器→消毒→清水箱→变频供水→绿化 / 道路 / 景观 / 洗车用水；配套市政溢流、自来水应急补水。

核心技术优势

1. 大屋面虹吸排水技术

   针对 47888㎡超大会展屋面，采用全套虹吸雨水系统，暴雨工况下快速排空屋面雨水，10 年重现期无积水，50 年重现期溢流保障，适配大型公共建筑高安全排水要求。

2. 成套雨水收集净化工艺

   配置预处理、多介质过滤、消毒整套工艺，处理后雨水多场景回用，有效减少市政自来水消耗，落实海绵城市设计要求。

3. PLC 一体化智能控制

   整套系统配置 PLC 控制柜，实时监测水池液位、设备运行状态，实现过滤自动反冲洗、补水、溢流逻辑联动；具备故障报警，运维简单可靠。

4. 系统一体化实施

   虹吸排水与雨水收集系统统一深化设计、一体化施工，屋面排水与后端回用系统无缝衔接，系统匹配度高。
