系统类型：虹吸式屋面雨水排水系统

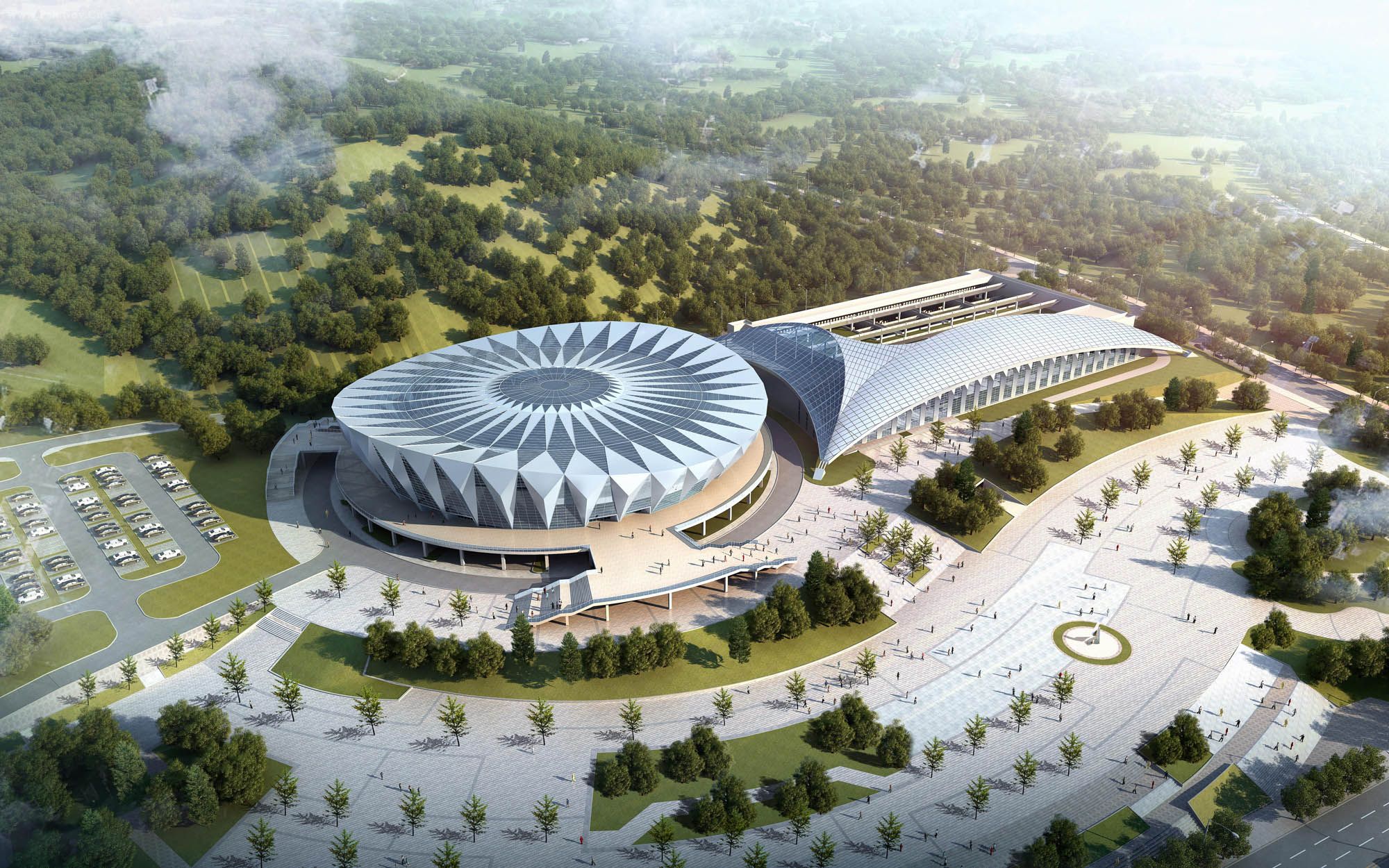

    本项目为大英县体育中心虹吸式屋面雨水排水系统工程，包含射击馆、体育馆两大公共体育建筑单体。射击馆屋面虹吸系统汇水面积 4510㎡，配置 5 套虹吸系统、3 套溢流系统，14 套 TS75、13 套 TS90 虹吸雨水斗；体育馆屋面虹吸系统汇水面积 10480㎡，配置 5 套虹吸系统、3 套溢流系统，2 套 TS75、7 套 TS90、14 套 TS110 虹吸雨水斗，项目总汇水面积 14990㎡。

    本项目严格遵循《建筑给水排水设计规范》GB50015‑2009、《虹吸式屋面雨水排水系统技术规程》CECS183‑2005 等国家及行业规范。射击馆按20 年重现期设计、50 年重现期校核；体育馆按50 年重现期设计、100 年重现期校核，结合当地 5min 暴雨强度完成全套水力计算。

   成都派尔排水工程有限公司为本项目提供全套虹吸雨水系统技术解决方案，发挥多年大型公共建筑屋面排水工程技术积累：

1. 定制化水力计算：针对体育中心大跨度异形屋面，精准完成水力校核，严格管控节点压力差、管内负压、管道流速，流速超限位置设置消能措施，规避气塞、负压破坏等风险，同时配套独立溢流系统，构建 “虹吸 + 溢流” 双重安全防护体系，提升极端暴雨工况安全冗余。

2. 核心设备选型优化：采用 TS 系列压力流虹吸雨水斗，斗底盘 C316 不锈钢、空气挡板硅铝合金材质；自带防堵塞格栅，30% 设计流量即可启动虹吸，具备管道自清洗功能，适配体育场馆露天屋面杂物多的工况，减少后期运维工作量。

3. 管材与支架系统专项设计：选用 PE100 级 HDPE 高密度聚乙烯管材 PN6.0，设计使用寿命大于 50 年；派尔针对 HDPE 管材热胀冷缩特性，对悬吊支架系统进行专项深化，配套防晃、抗振构造，可抵消温度伸缩应力，保障大跨度长距离悬吊管道不下垂、不变形，满足管道自重、高速水流冲击荷载。

4. 全流程技术管控：从图纸深化、现场技术交底、热熔焊接安装指导，到完工灌水试验验收，提供全过程技术服务；严格把控管道伸缩率≤1%、系统最大负压≤0.08MPa 等关键指标，室外钢筋混凝土雨水井配套排气构造，保障系统长期稳定运行。

   系统采用满管压力流排水，屋面无需大找坡，适配体育场馆大跨度钢结构屋面；HDPE 管材耐腐抗冲击，整体施工及验收严格执行国家现行给排水规范，为大型公共文体建筑提供高可靠屋面雨水排放解决方案。
