系列类型：虹吸式屋面雨水排水系统

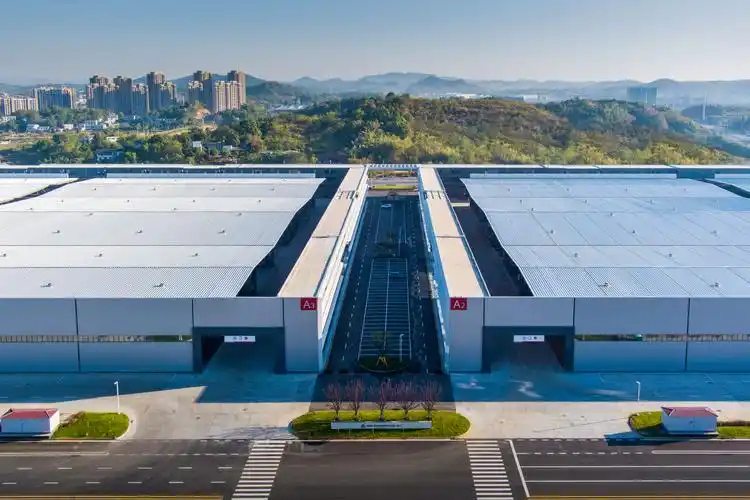

本项目为量力川化钢铁新城（一期）虹吸式屋面雨水排水系统工程，包含 2# 楼 A 区、3# 楼 A 区两个建筑分区，地处四川成都地区；2# 楼 A 区屋面总汇水面积 50684㎡，3# 楼 A 区屋面总汇水面积 27611㎡，项目总汇水面积78295㎡，属于大型产业园区厂房屋面排水工程。

项目严格按照《建筑给水排水设计规范》GB50015‑2009、《虹吸式屋面雨水排水系统技术规程》CECS183‑2005 等规范开展设计，设计重现期 P=50 年，采用成都地区 5min 暴雨强度参数完成整套水力计算。成都派尔排水工程有限公司负责本虹吸雨水系统施工安装及全过程技术指导。

派尔公司技术优势：

1. 大屋面精细化水力计算：针对本项目超大面积分区厂房屋面，分楼栋分区开展水力校核，严格管控系统最大负压≤0.08MPa，节点压力差值≤5kPa，精准控制悬吊管、立管、出水口流速，流速超标位置设置消能措施，保障多分区系统稳定满管压力流运行，规避气塞、负压破坏风险，满足产业园区极端暴雨排水安全。

2. 核心设备合理选型：采用压力流雨水斗，导流罩螺栓紧固锁定，可抵御大风移位；斗体不锈钢材质，硅铝合金导流整流装置，有效抑制漩涡进气。管材选用 PE80 级 HDPE 高密度聚乙烯管材，出厂回火处理，控制管材伸缩率≤1%，耐冲击、耐腐蚀，适配工业厂房长期使用工况。

3. 大跨度悬吊支架专项深化：配套 HDPE 专用悬吊吊装系统，固定支架间距 5m，滑动支架间距取管径 10 倍；将 HDPE 管材温度伸缩应力转化为轴向应力，有效抵消热胀冷缩变形，保证长距离悬吊管道不下垂、不变形，不阻碍水流。管道穿越防火分区墙体、楼板位置增设防火圈；地下室长悬吊管设置不小于 1‰坡度，充分考虑厂房建筑实际工况。

4. 全周期现场技术管控：负责图纸对接、现场技术交底、安装过程技术指导；落实检查口定位、室外钢筋混凝土雨水井设置等细节；HDPE 管材弹性模量低，具备良好隔声降噪性能，满足厂区生产环境要求；完工后按规范开展分段 / 整段灌水试验，严格执行 GB50242‑2002 验收标准，保障工程落地质量。

虹吸排水坑无需屋面找坡，依靠满管压力流高效排水；整套系统施工、调试、验收均遵循国家现行给排水相关规范，为大型产业园区提供安全可靠的屋面雨水解决方案。
