系统类型：虹吸式屋面雨水排水系统、水处理系统

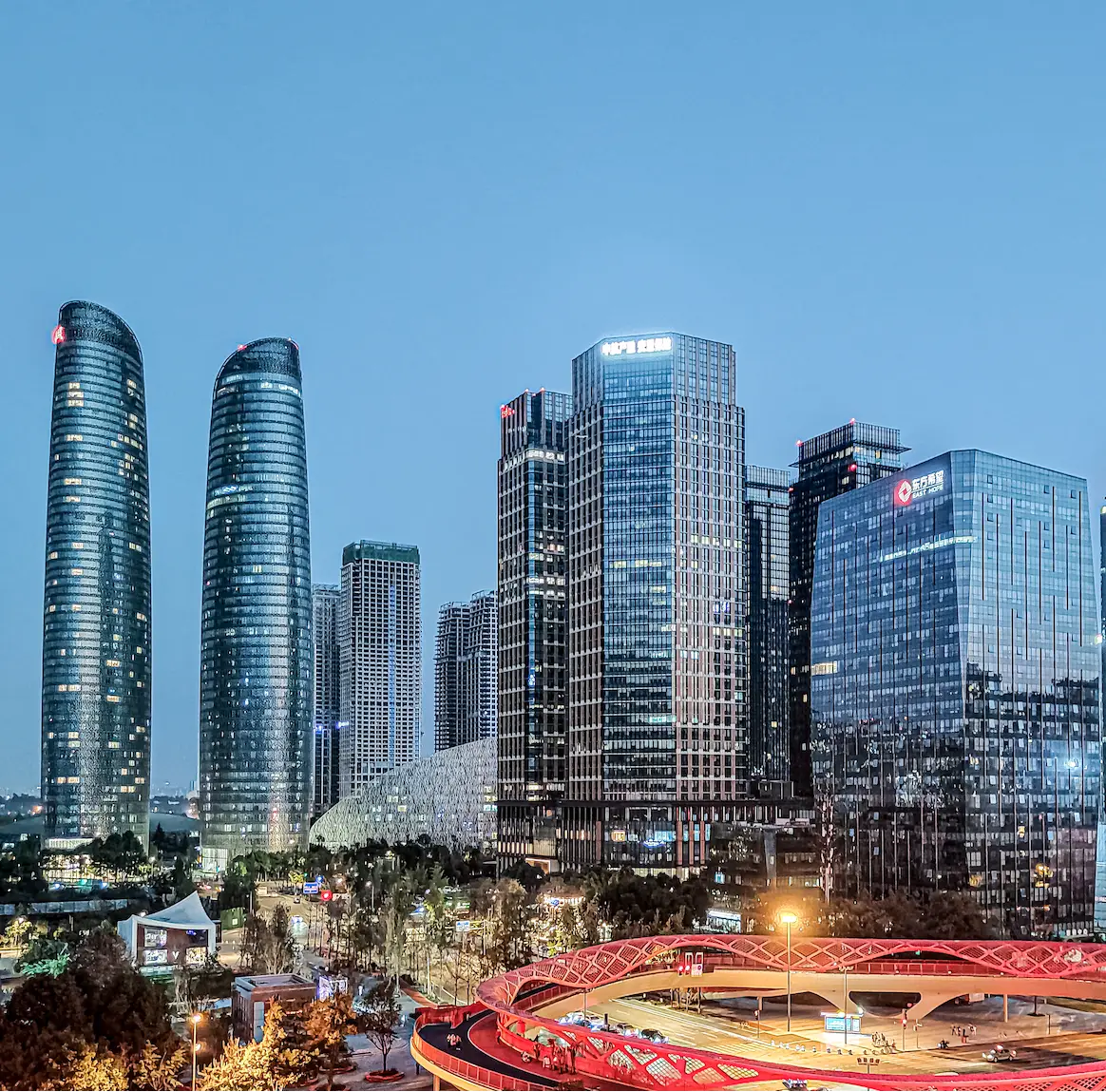

本项目为中海城南 1 号多楼栋虹吸式屋面雨水排水系统集群工程，坐落于成都高新区，包含 B1B 地块 C、D 座办公楼、1 号西区 F/G/H 座商业、39# 楼办公及独立商业多组建筑；各分区屋面汇水面积分别为：C/D 座办公 18800㎡、F/G/H 座商业 6155㎡、39# 楼商业 46450㎡，项目总汇水面积71405㎡，共设置 5 套虹吸系统、23 个虹吸雨水斗，属于大型城市综合体办公商业集群屋面排水项目。

项目依据《建筑给水排水设计规范》GB50015‑2009、《虹吸式屋面雨水排水系统技术规程》CECS183‑2005 等规范开展设计；C/D 座办公重现期 10 年，溢流按 50 年校核；F/G/H 商业、39# 楼商业重现期 50 年，采用成都地区 5min 暴雨强度参数完成分楼栋水力计算。成都派尔排水工程有限公司承担本集群虹吸雨水系统施工安装及全过程技术指导。

派尔公司技术优势：

1. 多业态集群分区水力计算：针对办公、商业不同建筑业态，分楼栋分区开展精细化水力校核，严格控制系统最大负压≤0.08MPa，节点压力差值≤5kPa；精准管控悬吊管、立管、出水口流速，超流速点位设置消能措施，兼顾普通虹吸工况与溢流复核工况，保障多套系统同步稳定形成满管压力流，规避气塞、负压超限风险，满足城市综合体极端降雨排水安全。

2. 分楼栋差异化设备选型：项目同时采用两套管材体系；C/D 座办公、39# 楼商业选用 PE80 级 HDPE 高密度聚乙烯管材，出厂回火处理，管材伸缩率≤1%；F/G/H 商业采用 304 不锈钢管道，氩弧焊焊接，适配商业建筑不同建筑构造、防火、耐久性需求。统一配置螺栓锁紧抗风压力流雨水斗，不锈钢斗体、硅铝合金导流抗漩涡整流构件，减少进气，雨水斗具备正规流量检测报告。

3. 大跨度多工况悬吊支架深化：针对 HDPE、不锈钢两种管材分别进行支架专项设计；HDPE 系统配置专用悬吊吊装系统，固定支架间距 5m，滑动支架取管径 10 倍，将管材温度伸缩转化为轴向应力，消除热胀冷缩应力破坏；不锈钢管道配套专用承重支架。管道穿越防火分区墙体、楼板增设防火圈；地下室长悬吊管设置≥1‰坡度，适配综合体复杂建筑管线条件。

4. 大型综合体全周期落地管控：统筹多楼栋交叉施工，完成图纸对接、分区技术交底、现场安装技术指导；落实溢流口、立管检查口、室外钢筋混凝土雨水井等细节；HDPE 管材具备良好隔声降噪，不锈钢管材耐腐蚀、强度高，分别适配办公、商业室内环境；完工后分楼栋分段开展灌水试验，严格执行 GB50242‑2002 验收标准，保障综合体多楼栋工程质量。

虹吸排水坑无需屋面找坡，依靠满管压力流高效排水；C/D 办公建筑按规范设置溢流口，溢流工况按 50 年重现期校核。整套系统施工、调试、验收严格执行国家现行给排水规范，为大型城市办公商业综合体提供安全可靠的屋面雨水解决方案。
