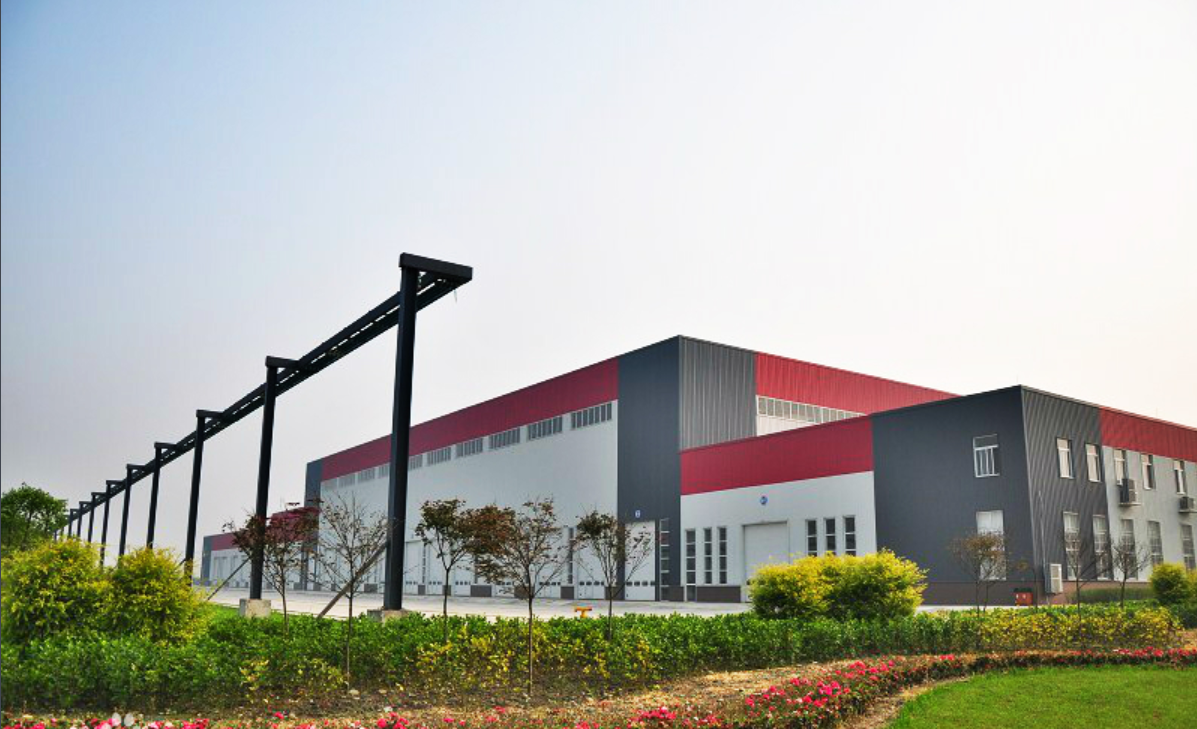

本项目地处四川成都，包含两大单体：制造基地总项目、联合仓库 II（车体车间）二期工程，屋面总汇水面积合计60751㎡，成都派尔排水工程有限公司承担本项目虹吸屋面雨水排水系统深化设计、设备供货、现场安装及调试工作。

一、制造基地总项目

屋面总汇水面积 44000㎡，系统按照成都地区暴雨强度开展水力计算。虹吸主系统设计重现期 P=10 年，5min 暴雨强度 q5=0.0405 L/s・㎡；同时设置 50 年一遇溢流系统，5min 暴雨强度 q5=0.0418 L/s・㎡，双标准保障大型厂房屋面排水安全。

二、联合仓库 II（车体车间）二期工程

屋面总汇水面积 16751㎡，共设置8 套虹吸系统，配置 36 个虹吸雨水斗。设计重现期 P=50 年，5min 暴雨强度 q5=0.0418L/s・㎡，屋面径流系数 ψ=1；虹吸排水横管水平敷设无需找坡，悬吊管与雨水斗出口高差 1m，采用 HDPE 高密度聚乙烯管材，依靠满管压力流快速排走屋面雨水，减少立管数量，适配大跨度钢结构厂房。

派尔公司技术优势

1. 多单体一体化水力校核项目包含两个大型钢结构厂房单体，总汇水面积规模大，分别按照不同工况完成虹吸系统计算，主排系统 + 溢流系统双重设防，兼顾常规降雨与极端暴雨工况，规避屋面积水风险，适配工业大跨度屋面特点。

2. 严格遵循行业规范设计设计执行《虹吸式屋面雨水排水系统技术规程》CECS183‑2005、《建筑给水排水设计规范》GB50015 等现行国家、行业规范，参考国标图集完成雨水斗选型布置，参数取值贴合成都本地暴雨强度条件，设计方案安全合规。

3. 大厂房虹吸系统专项技术落地虹吸横管无坡度水平敷设，节约厂房内部竖向空间；合理控制悬吊管与雨水斗高差，保障虹吸流稳定形成；选用 HDPE 管材，抗冲击、耐腐蚀，适配工业厂房复杂工况。合理排布雨水斗点位，避免屋面局部积水。

4. 全流程工程实施能力提供方案深化、虹吸成套设备供货、管道安装、系统调试一站式服务。施工严格执行给排水施工质量验收规范，完工后开展通水试验，检验虹吸形成、排水、溢流整套工况，保障系统稳定运行。适配轨道交通制造基地大跨度钢结构厂房，解决大面积屋面雨水排放难题，保障厂区建筑运行安全。

核心参数汇总

表格
