成都派尔排水工程有限公司承接四川省骨科医院天府新区医院一期雨水收集回用系统、虹吸屋面雨水排水系统深化设计、成套设备供货，本项目属于大型公立三甲医院公共建筑，兼顾屋面雨水快速排放与雨水资源化回用，满足医院绿化浇灌、道路冲洗用水需求，落实医院海绵城市及绿色建筑建设指标。

项目概况

项目地处成都天府新区，屋面总汇水面积4587㎡，设置 2 套虹吸雨水系统，配置 10 套虹吸雨水斗；雨水收集系统采用PP 模块收集池，有效容积 120m³，系统处理规模15m³/h。 虹吸系统负责屋面雨水高效快速排除；雨水收集系统收集洁净屋面雨水，经过预处理、过滤、消毒处理后，回用于院区绿化浇灌、地面道路冲洗。

进水水质：CODc₇0‑100mg/L、SS20‑40mg/L；出水满足《建筑与小区雨水利用工程技术规范》GB50400‑2006 医院建筑雨水回用标准。

工艺流程：

1. 虹吸屋面排水系统：屋面雨水斗→虹吸雨水管道→分流井，实现大暴雨工况下屋面雨水快速排放，防止屋面积水。

2. 雨水收集回用工艺：屋面径流雨水→截污挂篮过滤井→复合流过滤井→PP 模块雨水收集池→自清洗过滤器→加药装置→紫外线消毒→清水池→回用；配套应急自来水补水、排污、稳压供水成套单元。

✨派尔核心技术优势

✅虹吸排水 + 雨水收集一体化综合解决方案同时完成虹吸屋面雨水排放系统与雨水收集回用系统整套深化设计，两套系统协同工作。暴雨时虹吸系统快速排走屋面雨水；降雨初期优质径流雨水导入收集系统资源化利用，兼顾建筑屋面防汛安全与水资源回收，适配医院大体量屋面复杂工况。

✅模块化 PP 雨水储水技术采用PP 模块雨水收集池，承压≥45 吨，池体为装配式模块结构，施工速度快，土方开挖量小，地下埋藏不占用医院地面宝贵用地，地面可做绿化及道路，适配医院总图景观规划。

✅多级预处理过滤体系配置派尔截污挂篮过滤井、复合流过滤井、自清洗过滤器三级预处理工艺，逐级拦截树叶、泥沙、悬浮物；自清洗过滤器全自动冲洗，减少人工维护，有效降低后续设备堵塞风险，适配医院屋面雨水杂质多的特点。

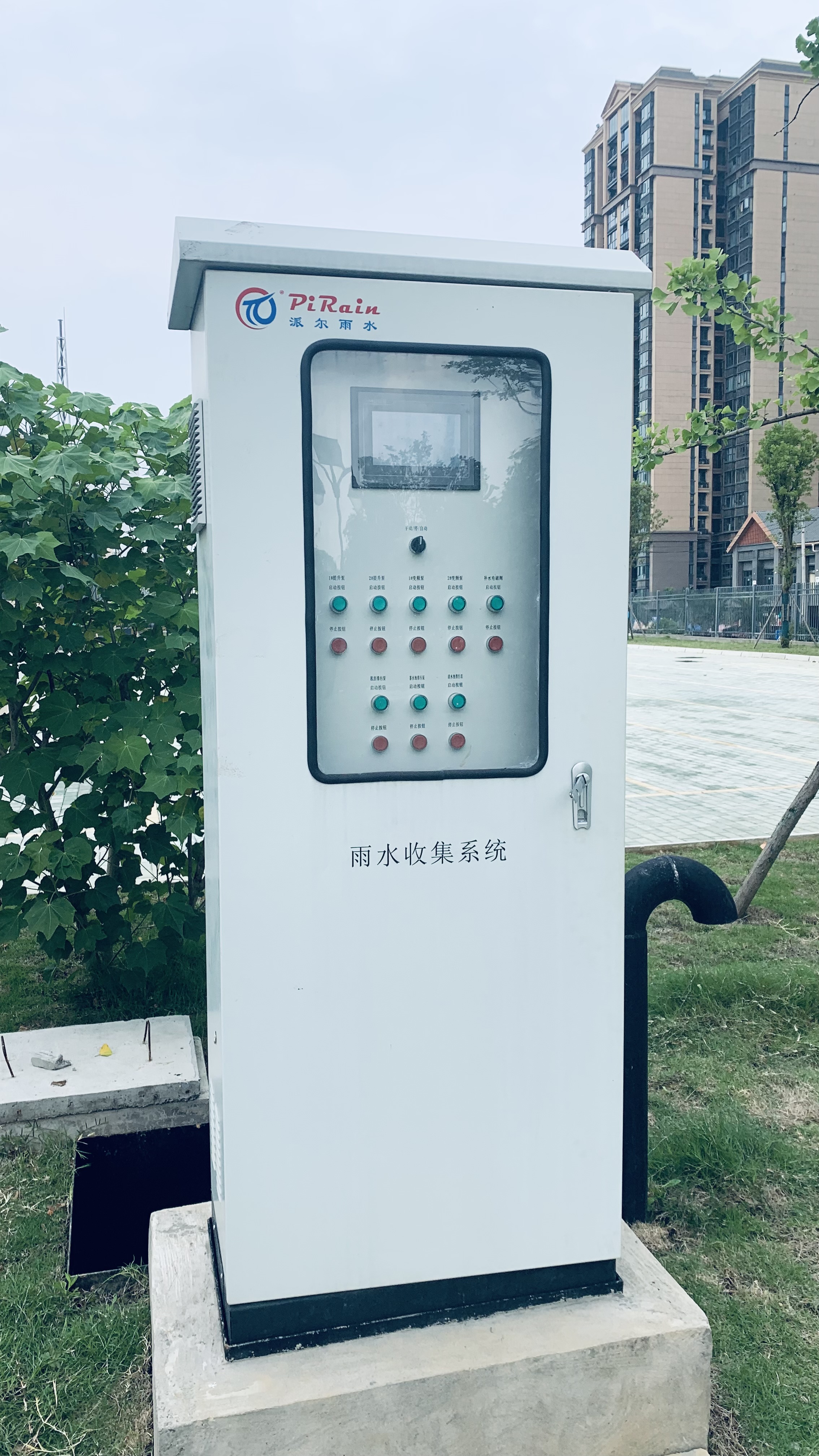

✅PLC 智能雨水管控一体化机柜配置PR‑DK‑10 雨水智能管理系统，PLC 可编程控制搭配液晶触摸屏，集成 ABB 变频单元，实现弃流、过滤、反洗、消毒、恒压供水、应急补水全自动运行；实时监测水池液位、设备运行状态，故障报警，实现医院建筑少人值守运行模式。

✅一体化碳钢集成机房设计采用碳钢一体化机房，将提升泵、供水泵、排污泵、加药、消毒、自控单元全部集成在一体化机房内部，设备高度集成，减少现场土建机房工程量，缩短现场安装周期，管线布局规整，便于后期医院运维检修。

✅医疗场景安全回用保障系统配置紫外线消毒器 + 混凝加药装置双重净化消毒，严格把控回用水微生物指标；回用水管网与生活饮用水管道物理隔离，设置倒流防止器，设置清晰 “雨水” 标识，规避医疗建筑用水交叉污染风险，符合医院建筑安全规范。

项目价值

项目解决大型医院大屋面雨水排放防汛难题，同时将屋面雨水资源化回收，替代部分市政自来水，节约医院绿化、道路冲洗的自来水水费；装配式模块池体、一体化机房大幅缩短现场施工周期，自动化系统降低医院物业运维压力，是公立医疗建筑海绵城市、绿色建筑的典型应用案例。
