成都派尔排水工程有限公司承接皇经楼片区配套中学项目（四川师范大学附属中学），本项目包含雨水收集回用、中水处理、实验室污水处理三套水处理系统，为校园公共建筑综合水治理项目，实现雨水资源化、生活杂排水再生回用、实验室酸碱废水达标处理排放。

一、项目概况

项目地点位于成都市，成都年均降雨量 918mm 以上，雨季雨量充沛。

1. 雨水收集回用系统：雨水收集 PP 模块蓄水池有效容积 242m³，清水池容积 20m³，系统处理规模 25m³/h。收集建筑屋面雨水，经预处理、一体化水处理设备净化后用于校园绿化浇灌、道路冲洗；设置市政自来水应急补水。

2. 中水处理系统：处理规模 5m³/d，以校园优质杂排水为原水，处理出水用于冲厕、车库冲洗。

3. 实验室污水处理系统：设计处理最大能力 2m³/h，针对中学实验室酸碱废水，采用 PH 中和工艺，处理达标后排入市政污水管网。

执行主要规范： 《建筑与小区雨水利用工程技术规范》GB50400‑2016、《建筑给水排水设计标准》GB50015‑2019、《城市污水再生利用 城市杂用水水质》GB/T18920‑2002、《四川省水污染物排放标准》DB51/190‑93 等。

雨水收集回用工艺流程

雨水收集管网→预处理系统→雨水蓄水池→雨水处理一体机设备→清水箱→绿化用水、道路冲洗；配套市政自来水应急补水，系统设置溢流、排污。

中水处理工艺流程

优质杂排水→调节池→生化反应处理→加药消毒→多介质过滤→精密过滤→清水储存→冲厕、车库冲洗回用。

实验室污水处理工艺流程

实验室废水原水→中和反应池→PH 自动调节→排污泵→达标外排市政污水管网。

二、各子系统技术参数

1、雨水收集回用系统

• 雨水初期弃流：电动弃流控制，自动排除初期受污染雨水；预处理采用复合流过滤器，无需人工操作，不堵塞、免反冲洗。

• 蓄水池：PP 模块埋地蓄水池，有效容积 242m³；配套 20m³ 清水箱。

• 处理能力：25m³/h；出水水质满足绿化、道路冲洗回用标准：CODcr≤30mg/L，SS≤10mg/L。

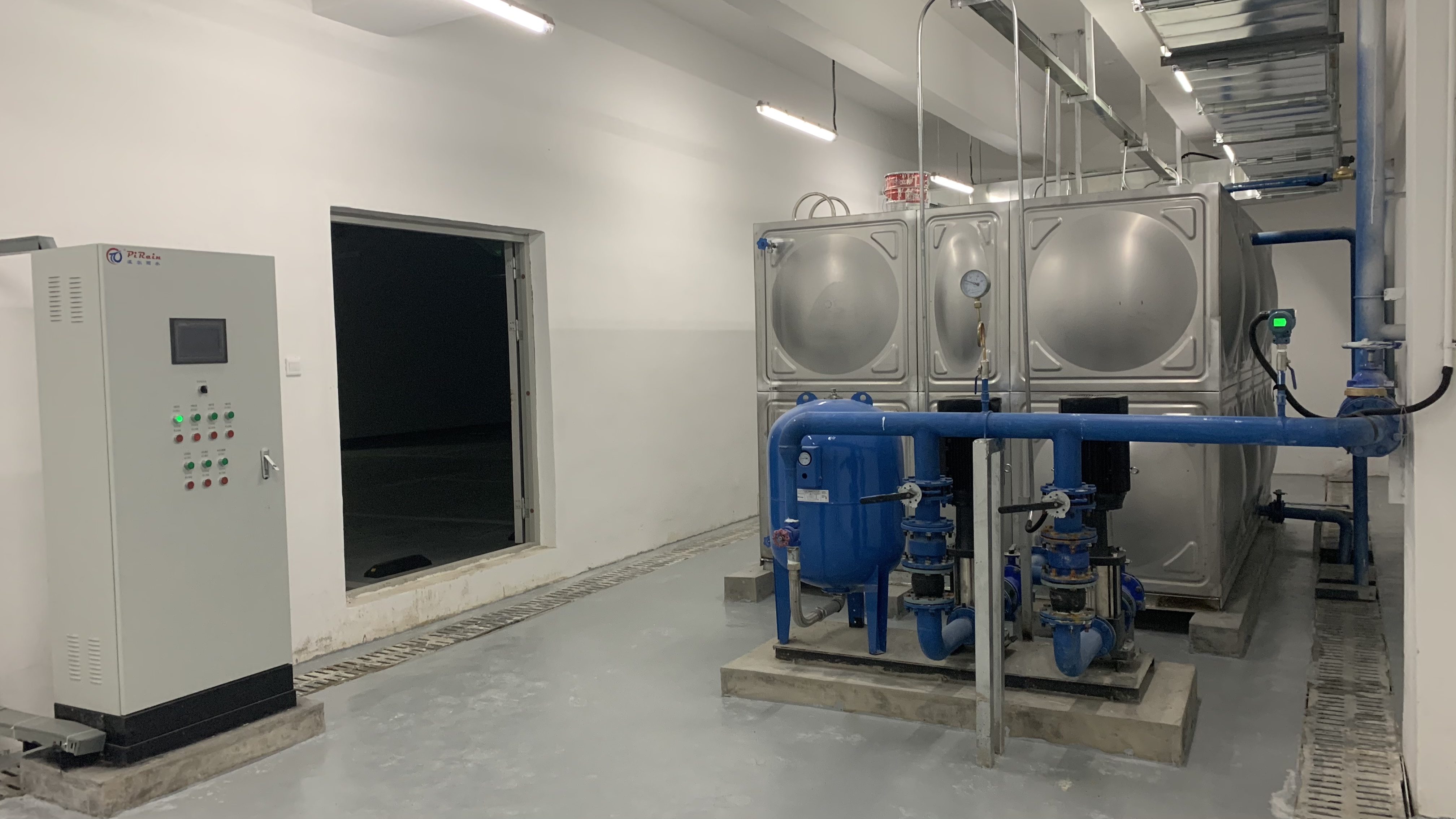

• 自控系统：电控柜整套监控，可触摸屏人机界面，监控水泵、液位、设备启停；设置自来水补水倒流防止器，防止回用水污染市政水源；水池、管道设置 “雨水” 非饮用水警示标识。

• 运维要求：雨季前定期设备维护，过滤器定期反冲洗，排污泵定期排泥。

2、中水处理系统

• 处理规模：5m³/d；进水：校园优质杂排水；出水用于冲厕、车库冲洗。

• 控制核心：PLC 可编程控制器，联动液位、水泵、加药系统，具备故障报警、设备备用切换功能。

• 工艺单元：调节池、一体化生化反应设备、PAC/PAM 加药、多介质过滤、精密过滤、消毒、清水储池。

• 材质：工艺管道根据介质分别采用碳钢衬塑、UPVC、不锈钢；做好防腐防锈处理；管道系统做水压、气密性试验。

3、实验室污水处理系统

• 处理水量：最大 2m³/h；处理对象：中学实验室酸碱废水。

• 核心工艺：PH 中和反应工艺；配置 PH 测试仪表、PLC 自动控制系统，联动盐酸、氢氧化钠自动加药装置，自动调节废水 PH 至 6‑9 达标区间，达标后排入市政污水管网。

• 自控：在线 PH 监测，全自动联动加药，无需人工值守。

三、项目系统特点

1. 三套系统一体化实施，雨水回用、中水回用、实验室废水处理同时落地，覆盖校园三类水处理需求，节约校园自来水消耗，降低排水污染风险。

2. 雨水系统：电动弃流 + 复合流预处理 + 一体化水处理设备，自动化程度高，埋地模块水池节约校园地面空间。

3. 中水处理：PLC 全自动运行，生化 + 过滤 + 消毒完整工艺，杂废水再生用于冲厕车库冲洗，水资源循环利用。

4. 实验室废水：在线 PH 自动中和，针对学校实验酸碱废水，保障废水达标排放，规避环保风险。

5. 安全防护完善：补水倒流防止器、非饮用水警示标识、液位联锁、故障报警、备用泵切换，适合校园公共建筑长期稳定运行。

项目价值

皇经楼片区配套中学是典型校园综合水处理项目，集雨水回收、中水再生、实验室废水处理于一体，契合学校绿色校园建设、节水减排、环保排放的多重要求，为教育建筑水处理提供完整成套解决方案。
