成都派尔排水工程有限公司承接四川紫宸科技年产20万吨高性能锂电负极材料一体化建设项目，包含多个生产车间虹吸式屋面雨水排水系统 + 机电管线抗震支吊架系统成套供货，项目地处成都，属于超大跨度工业厂房成套给排水项目。

一、项目概况

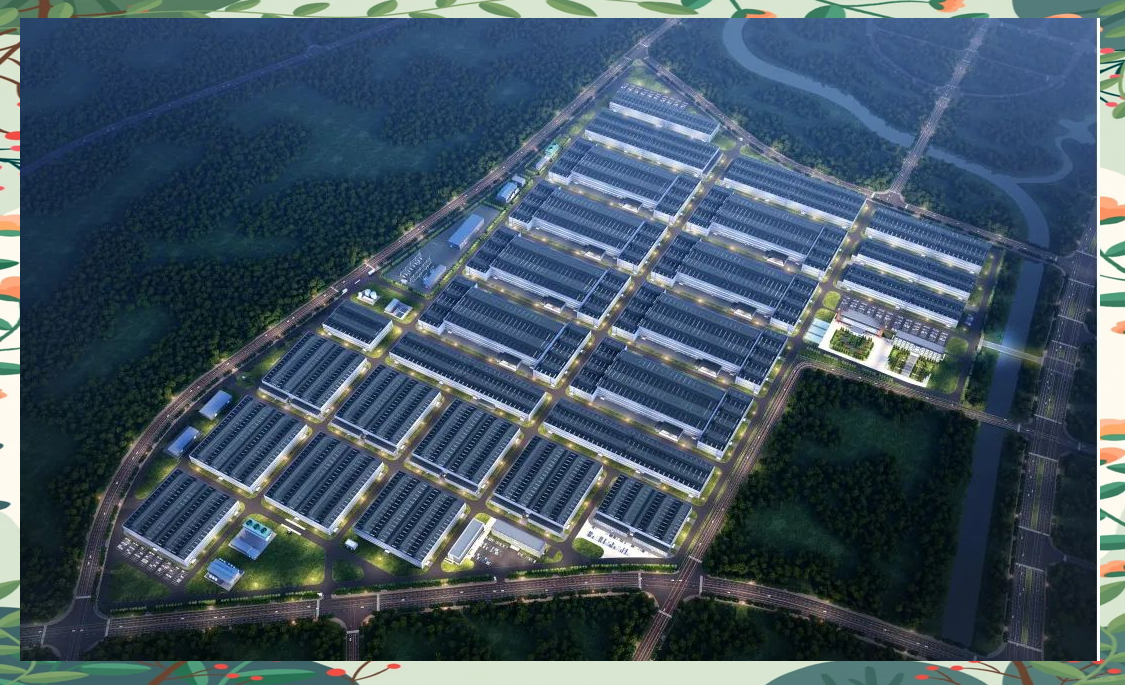

本厂区包含成品车间 1、成品车间 2、石墨化车间 1、石墨化车间 2、炭化车间 1、炭化车间 2、炭化车间 3、造粒车间 2、造粒车间 3 共 9 座大型钢结构生产厂房；各车间均为大面积厂房屋面，总汇总汇水面积超16 万㎡。

• 虹吸系统设计重现期 P=10 年，5min 暴雨强度 q5=0.0447L/(s・m²)

• 溢流系统设计重现期 P=50 年，q5=0.0587L/(s・m²)，全部设置建筑溢流口，屋面径流系数 ψ=1.5

• 整套项目合计：虹吸系统 130 套，虹吸雨水斗 558 个，配套全套 HDPE 管材管件；同步实施全厂区机电管线抗震支吊架成套系统，满足机电管线抗震设防要求。

各车间配置明细：

二、系统说明

1. 虹吸屋面雨水排水系统采用不锈钢虹吸雨水斗，HDPE 高密度聚乙烯排水管道。雨水斗统一水平安装，保证同一悬吊管雨水斗进水处于同一水平面，实现满管压力流排水；雨水斗遇变形缝、钢柱构件位置，可现场偏移避让，适配钢结构厂房复杂屋面条件；系统配套溢流口，10 年重现期虹吸主系统 + 50 年重现期溢流系统双重保障，杜绝厂房屋面积水风险。

2. 机电抗震支吊架系统厂区给排水、消防、电气等机电管线配套抗震支吊架，按规范设置侧向、纵向抗震支吊架；根据管道规格、材质、荷载完成力学计算选型，满足抗震设防要求；控制吊架间距，有效抵御地震作用，防止管线坠落，保障厂房机电系统地震工况安全。

★派尔项目实施技术优势

本项目为多栋超大钢结构工业厂房集群项目，我司同时承接虹吸雨水系统与机电抗震支吊架两套成套系统，实现统一方案计算深化、成套设备供货，减少多方供应商协同管理成本。针对大面积工业厂房屋面，严格按成都当地暴雨强度做水力计算，采用 “虹吸主系统 + 溢流系统” 双重安全防护，主系统 10 年重现期、溢流达到 50 年重现期标准，从源头规避大屋面积水、漏水风险；不锈钢雨水斗、HDPE 全套管材管件配套齐全，雨水斗可针对钢结构柱、变形缝做现场避让调整，适配工业厂房复杂屋面工况。配套机电管线抗震支吊架，完成完整荷载力学验算，侧向纵向支吊架合理布置，满足工业建筑抗震设防规范。具备大型厂区项目供货协调经验，多车间分批排产、分批次供货，保障现场施工进度；提供水力计算书、支吊架验算资料，配合图纸报审；提供安装技术指导、调试、技术交底全流程闭环服务，交付后提供长期技术支持。

三、项目价值

项目解决多栋大跨度钢结构厂房的屋面雨水排放安全问题，双重设防体系，保障暴雨天气下厂房生产安全；同步配套机电抗震支吊架，提升厂区机电管线整体抗震安全性能；实现厂区雨水、机电抗震一体化成套实施，是西南地区大型工业厂房虹吸雨水 + 抗震支吊架典型业绩案例。
