系列类型：虹吸式屋面雨水排水系统、雨水收集系统

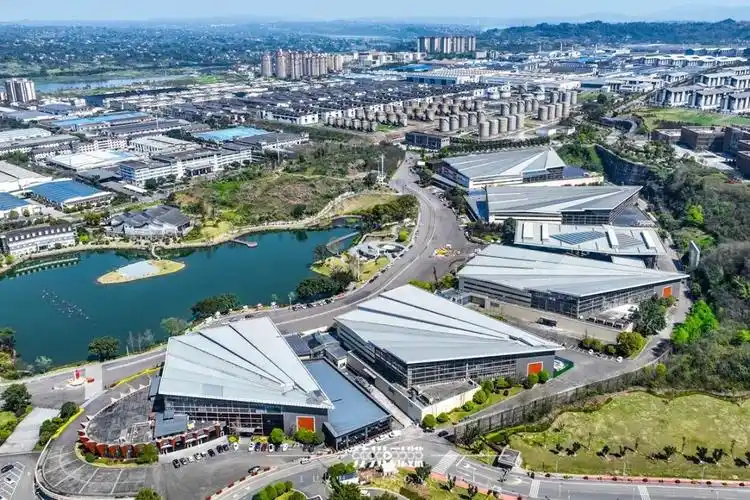

本项目为泸州老窖酒业会展中心 D、E 展厅虹吸式屋面雨水排水系统工程，地处四川泸州地区，包含 D 展厅、E 展厅两大展馆；D 展厅屋面汇水面积 8540㎡，设置 7 套虹吸系统、31 个虹吸雨水斗；E 展厅屋面汇水面积 10577㎡，设置 9 套虹吸系统、36 个虹吸雨水斗；项目总汇水面积19117㎡，属于大型会展展馆大跨度钢结构屋面排水项目。

项目依据《建筑给水排水设计规范》GB50015‑2003（2009 版）、《虹吸式屋面雨水排水系统技术规程》CECS183‑2005 等规范开展设计，虹吸系统设计重现期 P=20 年，屋面径流系数 ψ=1.0，采用泸州当地暴雨强度公式完成水力计算。成都派尔排水工程有限公司负责本项目虹吸雨水系统施工安装及全过程技术指导。

派尔公司技术优势：

1. 大跨度会展展馆分区水力核算：针对 D、E 两个大空间展厅分别独立开展水力计算，严格控制系统管内最大负压≤0.08MPa，各节点压力差值≤5kPa；精准管控悬吊管、立管、出水口流速，出水口流速大于 2.5m/s 位置设置消能措施，保障多套虹吸系统稳定形成满管压力流，规避进气、气塞、负压超限问题，满足大型会展场馆极端降雨工况排水安全。

2. 展馆工况专用设备选型：采用螺栓锁紧抗风型压力流雨水斗，不锈钢斗体、硅铝合金导流构件，配置抗漩涡整流器，雨水斗具备国家计量科学研究院流量检测合格报告，有效减少空气卷入。管材选用 PE100 级 HDPE 高密度聚乙烯全新料管材，出厂回火处理，管材伸缩率控制≤1%，耐冲击、抗老化，适配会展大屋面长期露天使用环境。

3. 大跨度屋面悬吊支架深化设计：配置 HDPE 专用悬吊吊装系统，固定支架间距 5m，滑动支架间距取管径 10 倍；将 HDPE 管材温度伸缩量转化为轴向应力，消除热胀冷缩带来的应力破坏，保证大跨度悬吊管道不下垂、不变形，不阻碍水流。管道穿越防火分区墙体、楼板增设防火圈；地下室悬吊管长度较大时，悬吊管坡度不小于 1‰，匹配展馆复杂管线布局。

4. 会展项目全流程技术落地管控：统筹双展厅施工，完成图纸对接、分区技术交底、现场安装技术指导；落实立管检查口、室外钢筋混凝土雨水井等细节；HDPE 管材弹性模量低，排水隔声降噪效果优异，适配会展展馆室内环境；完工后按规范开展分段灌水试验，严格执行 GB50242‑2002 验收标准，把控大型公建项目施工质量。

虹吸排水坑无需屋面找坡，依靠满管压力流实现高效排水；本次设计范围仅包含虹吸系统图示屋面，其余屋面采用重力排水。整套系统施工、调试、验收严格执行国家现行给排水规范，为酒业会展中心提供安全可靠的屋面雨水排放解决方案。
