系列类别：虹吸式屋面雨水排水系统

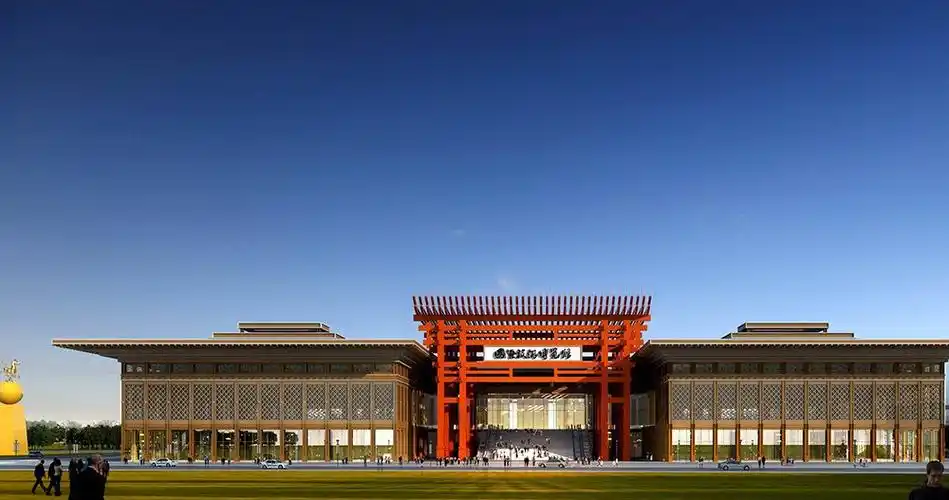

    本项目为四川国际旅游交易博览会展馆虹吸式屋面雨水排水系统工程，项目坐落于四川峨眉地区，屋面总汇水面积约 25967㎡，系统共计设置 17 套虹吸系统，配置 74 个虹吸雨水斗。项目按照乐山地区 10 年重现期、降雨历时 5min 暴雨强度 q5=0.0387L/(s・㎡) 开展水力计算，屋面径流系数 ψ=1.0。成都派尔排水工程有限公司承接本项目虹吸系统深化设计、设备供货、现场施工及全过程技术服务。

派尔公司技术优势：

1. 大型会展大屋面专项水力计算项目属于博览会展馆大跨度屋面，严格依据《虹吸式屋面雨水排水系统技术规程》CECS183‑2005、《建筑给水排水设计规范》GB50015‑2003 (2009 版)、国标图集 09S302 等国家及行业规范，结合乐山本地暴雨参数完成整套水力模型计算。虹吸悬吊管可水平无坡度敷设，适配展馆大面积、大跨度屋面建筑特点，对系统压力、管内流速进行分段校核，保障降雨工况下稳定形成满管压力流排水。

2. 成套标准化系统配置，保障系统运行稳定性整套系统虹吸雨水斗、HDPE 管材管件配套统一，雨水斗满足 CJ/T245‑2007 标准，雨水斗尾管与管道材质统一，规避异种材质接口脱落渗漏风险；HDPE 虹吸专用管材管件满足 CJ/T250‑2007 标准，具备良好抗冲击、耐老化性能；管道采用热熔对焊连接，焊缝整体性好，可承受虹吸系统负压作用，保障大流量排水工况下系统密闭可靠。配套完善支吊固定体系，有效消解管道热胀冷缩形变，抑制管道振动、噪音。

3. 大体量多分区系统成熟施工管控本项目设置 17 套独立虹吸子系统，分区多、点位数量大。项目实施阶段，前期完成图纸深化，输出雨水斗预留孔洞定位参数，积极配合土建完成预埋预留工序；施工过程严格遵循图集及设计要求，依次完成雨水斗安装、屋面防水协同处理、支架制作安装、悬吊管、立管、埋地管安装，严控各工序施工质量，做好屋面防水节点保护，规避屋面漏水隐患。对多套系统分区管理，合理排布施工工序，保障多子系统同步有序推进。

4. 严格试验验收，适配公共展馆建筑使用需求系统全部安装完毕后，按规范开展灌水、通水试验，逐套检验 17 套虹吸系统排水能力、密封性能，完成整体竣工验收。整套虹吸雨水系统高效处理展馆大面积屋面雨水，安全可靠，满足大型公共博览建筑屋面排水使用要求，为展馆建筑提供完善的屋面雨水排放解决方案。
