系列类别：虹吸式屋面雨水排水系统

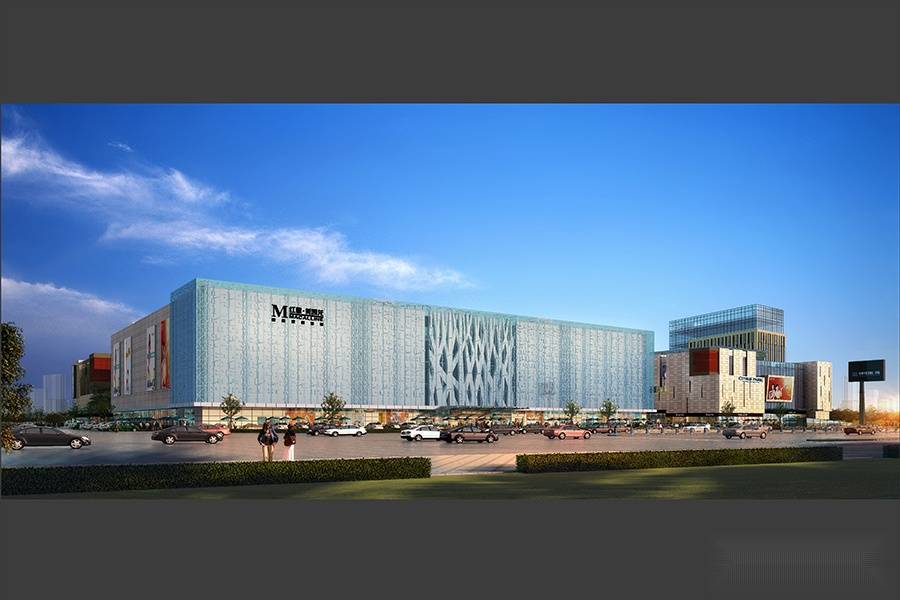

本项目为攀西国际商贸城一期 1# 楼、2# 楼虹吸式屋面雨水排水系统工程，项目坐落于四川西昌地区。其中 1# 楼屋面总汇水面积约 16190㎡，设置 11 套虹吸系统，配置 43 个虹吸雨水斗；2# 楼屋面总汇水面积约 11140㎡，设置 4 套虹吸系统，配置 24 个虹吸雨水斗；两栋楼总汇水面积 27330㎡。项目按照西昌地区 50 年重现期、降雨历时 5min 暴雨强度 q5=0.0600L/(s・㎡) 开展水力计算，屋面径流系数 ψ=1.0。成都派尔排水工程有限公司承接本项目虹吸系统深化设计、设备供货、现场施工及全过程技术服务。

派尔公司技术优势：

1. 商贸城大屋面分楼栋专项水力计算本项目为大型商贸建筑，分为 1#、2# 两个独立楼栋，严格依据《虹吸式屋面雨水排水系统技术规程》CECS183‑2005、《建筑给水排水设计规范》GB50015‑2003（2009 版）、国标图集 09S302 等规范，结合西昌本地暴雨参数，分楼栋独立完成水力模型核算。虹吸悬吊管无需找坡可水平敷设，适配商贸城大跨度屋面；对管内流速、系统正负压力做精细化校核，保障极端降雨工况下稳定形成满管压力流排水，满足 50 年重现期的排水安全要求。

2. 成套标准化系统配置，适配高原地区工况整套系统雨水斗、HDPE 管材管件配套统一，虹吸雨水斗满足行业标准要求，雨水斗尾管与管道材质保持一致，规避异种材质接口渗漏、脱落风险。HDPE 虹吸专用管材管件执行 CJ/T250‑2007 标准，采用 PE100 全新原料，具备优良抗冲击、耐老化、耐温差性能，适配西昌高原昼夜温差大的环境条件；管道采用热熔对焊连接，焊缝整体性强，可承受虹吸系统负压；配套完整支吊减振固定体系，有效消解管道热胀冷缩产生的形变，抑制管道振动与运行噪音。

3. 双楼栋同步实施，多子系统精细化施工管控项目合计 15 套独立虹吸子系统，雨水斗点位合计 67 个，两栋楼分区多、施工界面复杂。前期完成图纸深化，输出雨水斗预埋定位参数，配合土建做好预留预埋；施工阶段严格遵循图集及设计要求，依次开展雨水斗安装、屋面防水节点防护、支吊架制作安装、悬吊管、立管及埋地管道施工；重点保护屋面防水节点，杜绝屋面渗漏隐患；对两栋楼施工工序统筹排布，现场遇到工况变化及时联动设计完成技术确认，保障项目有序推进。

4. 规范试验验收，满足大型商贸城公共建筑使用需求系统全部安装完成后，按照国家现行给排水规范开展灌水、通水试验，逐套检验全部虹吸子系统的排水能力与密封性能，完成整体竣工验收。整套虹吸雨水系统高效处理商贸城大面积屋面雨水，运行稳定可靠，为攀西地区大型商贸综合体提供安全完善的屋面雨水排放解决方案。
