系统类型：虹吸式屋面雨水排水系统

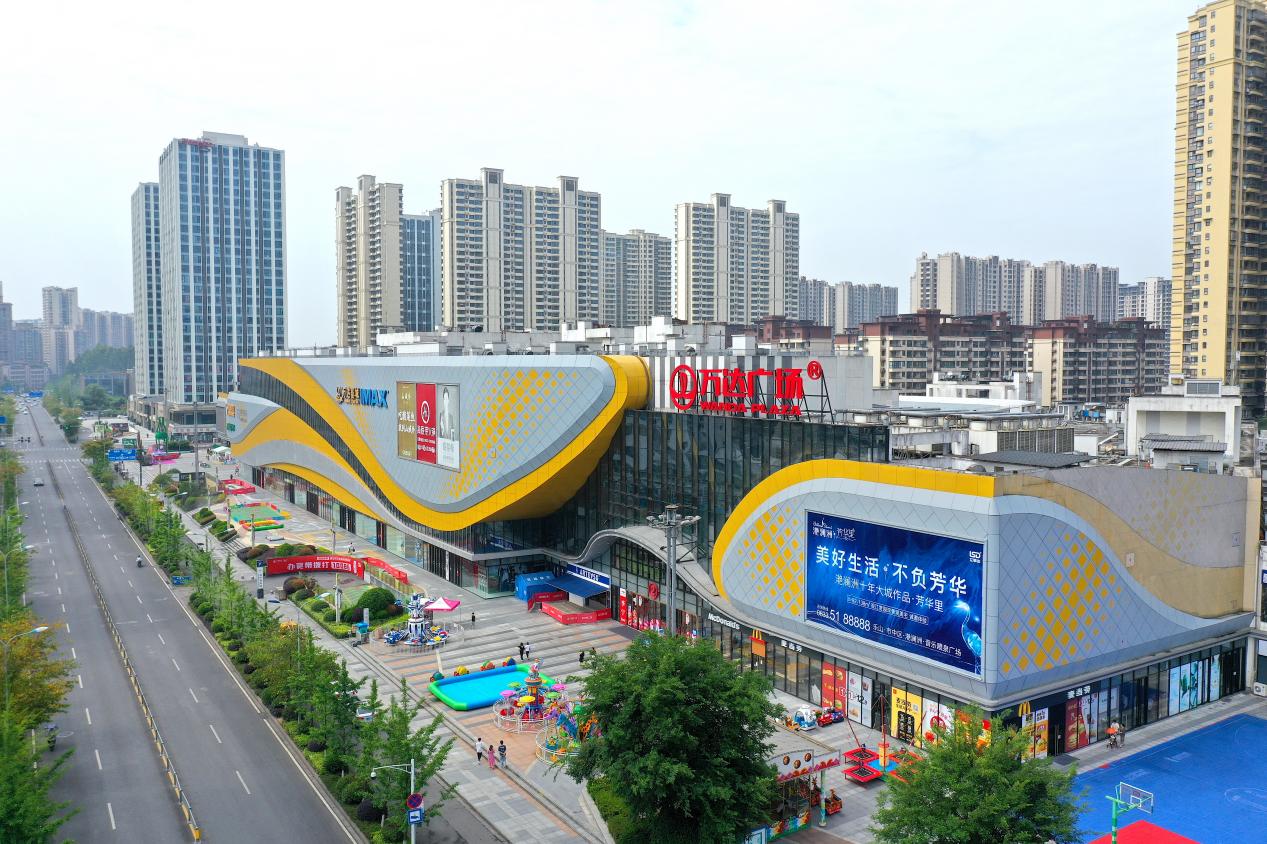

本项目为四川乐山万达广场虹吸式屋面雨水排水系统工程，项目位于四川乐山地区，设置虹吸系统的屋面总汇水面积约 29530 平方米，本次设计共计设置 22 个虹吸系统，配置 92 个虹吸雨水斗。项目按照乐山地区 50 年重现期、降雨历时 5min 暴雨强度 q5=0.0470L/(s・㎡) 开展水力计算，屋面安全系数 ψ=0.9。成都派尔排水工程有限公司承接本项目虹吸系统深化设计、设备供货、现场施工及全过程技术服务。

派尔公司技术优势：

1. 大型商业综合体大屋面专项水力计算本项目属于大型商业综合体建筑，严格依据《虹吸式屋面雨水排水系统技术规程》CECS183‑2015、《建筑给水排水设计规范》GB50015‑2010（2014 版）、国标图集 09S302 等国家及行业规范，结合乐山当地暴雨参数完成全套水力模型计算。虹吸悬吊管无需设置坡度，可水平敷设，适配商业体大跨度、大面积屋面特点；对管内流速、系统正负压力开展精细化分段校核，保障 50 年重现期降雨工况下稳定形成满管压力流排水，保障商业建筑屋面排水安全。

2. 成套标准化系统配置，适配商业建筑长期运行工况整套系统虹吸雨水斗、HDPE 管材管件配套统一，雨水斗满足对应行业技术标准，雨水斗尾管与管道材质统一，规避异种材质接口渗漏、脱落风险。HDPE 虹吸专用管材管件满足 CJ/T250‑2007 标准，采用 PE100 全新原料，具备优良抗冲击、耐老化性能；管道采用热熔对焊连接，焊缝整体性好，可承受虹吸系统负压工况；配套完善的支吊减振固定体系，有效吸收管道热胀冷缩形变，降低管道振动与运行噪音，满足商业建筑对降噪、可靠性的要求。

3. 多子系统协同施工，商业综合体项目精细化管控项目共计 22 套独立虹吸子系统，雨水斗点位 92 个，系统数量多、屋面管线复杂。项目实施阶段，前期完成图纸深化，输出雨水斗预埋定位参数，配合土建完成预留预埋工序；施工过程严格遵循图集及设计要求，依次完成雨水斗安装、屋面防水节点防护、支吊架制作安装、悬吊管、立管及埋地管道施工；重点做好屋面防水节点保护，避免出现屋面渗漏隐患；针对商业项目多专业交叉施工的特点，合理排布施工工序，现场工况发生变动时及时联动设计完成技术确认，保障施工有序推进。

4. 严格试验验收，满足大型商业综合体建筑使用需求系统全部安装完毕后，按照国家现行给排水相关规范开展灌水、通水试验，逐套检验全部虹吸子系统排水能力与密封性能，完成整体竣工验收。整套虹吸雨水系统可高效处理万达广场大面积屋面雨水，运行稳定可靠，为大型商业综合体提供安全、完善的屋面雨水排放解决方案。
