系统类别：屋面虹吸雨水排水系统 + 雨水回收利用系统

本项目位于四川成都，为中节能・世纪中心 ，包含屋面虹吸雨水排水系统 + 雨水回收利用系统两套子系统，成都派尔排水工程有限公司负责本项目系统深化设计、成套设备供货、现场安装及调试全流程工作。

一、虹吸屋面雨水排水系统

项目屋面总汇水面积约11622㎡，共设置 6 套虹吸系统，配置 26 个虹吸雨水斗。系统按照成都地区暴雨强度公式进行计算，设计重现期 P=50 年，设计降雨历时 5min，暴雨强度 q5=0.0418L/s・㎡，屋面径流系数 ψ=0.9。 设计严格遵循《虹吸式屋面雨水排水系统技术规程》CECS183‑2005、《建筑给水排水设计规范》GB50015‑2003（2009 版）等国家及行业规范，采用 HDPE 高密度聚乙烯管材，利用虹吸满管压力流原理，快速排除屋面雨水，大幅减少雨水立管数量，管道可水平远距离敷设，屋面排水安全高效，满足超大型屋面雨水排放需求。

二、雨水回收与利用系统

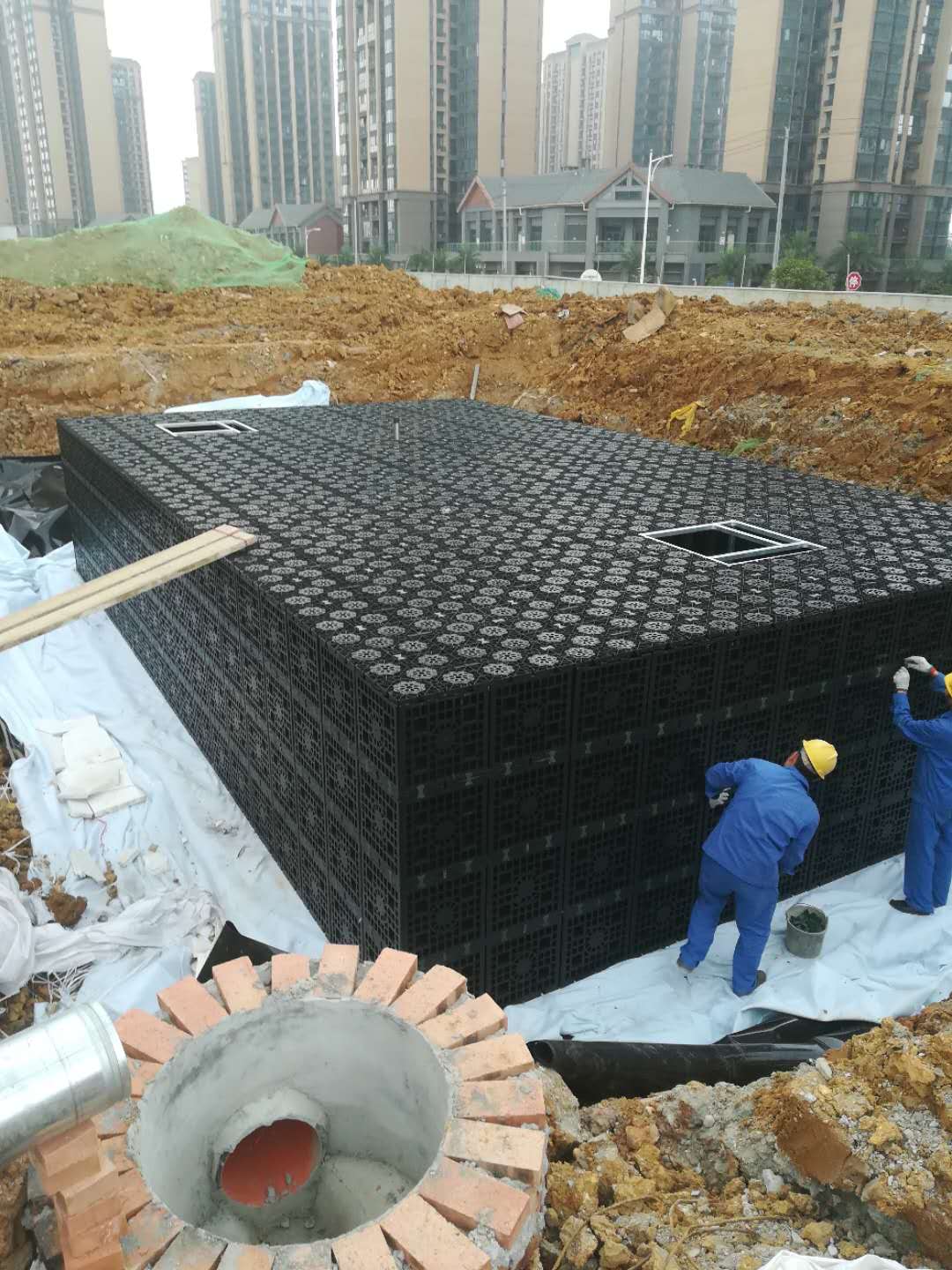

总汇水面积 11100㎡，径流系数取 0.9，屋面初期雨水弃流厚度 4.5mm，单次雨水弃流量 22.2m³。地下采用 PP 模块储水池，总有效容积162m³；模块孔隙率 95%，承载量 14t/㎡。 系统配置机械弃流井、过滤井、排泥井、雨水提升井、混凝剂加药装置、多介质过滤器、紫外线消毒装置、不锈钢清水箱、泵组及 STD‑02 定制雨水回用控制箱。 屋面及硬化场地收集雨水，依次经过机械弃流、预处理、混凝加药、多介质过滤、紫外线消毒处理后储存于不锈钢清水箱；处理后的雨水用于绿化浇灌、道路喷洒、景观补水，雨水水量不足时自动由市政自来水补水。

派尔公司技术优势

1. 双系统一体化设计，协同匹配同时完成虹吸雨水排放与雨水回收利用整套系统深化，屋面雨水经虹吸系统高效收集，再导入雨水回用处理单元，实现 “安全排涝 + 资源化回用” 一体化。两套系统水力计算相互校核，兼顾屋面排水安全与雨水收集效率，避免雨水资源浪费。

2. 严谨水力水文计算，参数合规可靠虹吸系统按 50 年一遇重现期完成暴雨强度校核；雨水回用系统完成径流总量、初期弃流量核算，模块池容积满足规范 1‑2 日雨水径流储存要求，设备处理能力匹配项目实际回用用水量。

3. 模块化储水构筑物，土建适配性强PP 雨水模块拼装水池，孔隙率 95%，可承受车辆覆土荷载；配套独立弃流、过滤、排泥、提升井，便于沉淀排污与后期运维，相比传统混凝土池缩短工期，减少土方开挖。

4. 完整多级处理工艺，出水水质稳定集成机械弃流、混凝加药、多介质过滤、紫外线消毒完整处理工艺，过滤器具备自动反冲洗功能，可适应雨水水质波动，出水满足绿化浇灌、道路喷洒、景观补水回用标准。

5. 泵组一用一备，智能安全控制雨水提升泵、回用水供水泵均采用一用一备配置，配套稳压罐保障供水压力；定制控制箱实现虹吸排水监测、雨水弃流、过滤反冲洗、加药、供水全自动运行。雨水回用管网与生活饮用水物理隔离，设置倒流防止器与专用取水防护，杜绝误接误用。

6. 全链条工程落地与运维服务提供图纸深化、成套设备供货、构筑物安装、模块池拼装、管路敷设、电气接线、全工况通水调试一体化服务。交付完整竣工资料，提供专项运维方案，指导雨季巡检、设备反冲洗、池体清淤作业。项目既保障大型屋面雨水排涝安全，又落实海绵城市理念，实现雨水资源化利用，节约市政自来水消耗。

核心设备参数

虹吸雨水系统

• 屋面汇水面积：11622㎡

• 虹吸系统：6 套，虹吸雨水斗：26 个

• 设计重现期：50 年，q5=0.0418L/s・㎡

雨水回收利用系统

• PP 雨水模块池：162m³，孔隙率 95%，承载 14t/㎡

• 机械弃流井：PR-GQL600‑300‑90，1 套

• 多介质过滤器：PR‑DJZ‑15，处理量 15m³/h

• 紫外线消毒装置：PR‑ZWX‑65，处理量 15m³/h

• 混凝剂加药装置：PR‑JY‑300，Q=20L/h

• 不锈钢清水箱：5000×3000×2000 (H)

• 雨水提升泵：Q=15m³/h，H=20m，2 台（一用一备）

• 回用水供水泵：Q=18m³/h，H=50m，2 台（一用一备，配 400L 稳压罐）

• 雨水回用控制箱：定制 1 套
