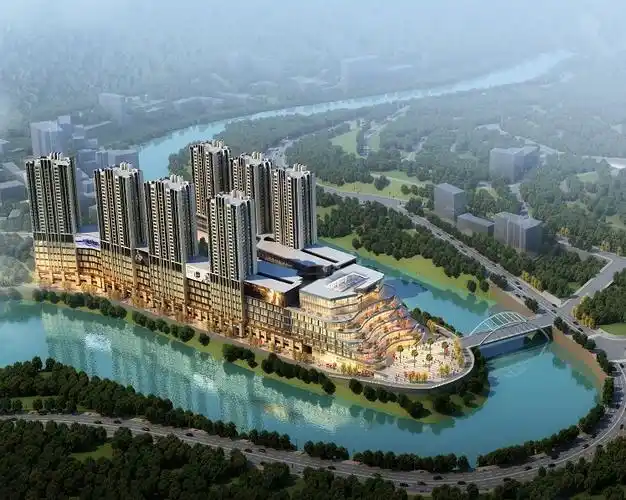

本项目为南江・宏帆广场 8# 楼虹吸式屋面雨水排水系统工程，项目地处四川巴中地区，屋面总汇水面积 8687㎡，共设置 8 套虹吸雨水系统，配置 34 个虹吸雨水斗。系统按照 50 年设计重现期进行水力计算，5min 降雨历时暴雨强度 q5=0.0418L/(s・㎡)，屋面径流系数 ψ=0.9。成都派尔排水工程有限公司负责本项目虹吸雨水系统深化设计、成套设备供货、现场安装及调试等全流程技术服务。

派尔公司技术优势：

1. 严谨水力计算，匹配当地暴雨工况项目严格遵循《虹吸式屋面雨水排水系统技术规程》CECS183‑2005、《建筑给水排水设计规范》GB50015‑2003（2009 版）等国家及行业规范，参照成都地区暴雨强度公式开展整套系统水力校核。结合屋面汇水面积、50 年一遇暴雨参数，合理划分 8 套独立虹吸排水子系统，精准匹配 34 台虹吸雨水斗，科学分配各系统汇水负荷，保障大暴雨工况下屋面雨水快速排除，有效防范屋面积水、漏水风险。

2. 系统成套配置，设备性能稳定可靠系统采用 HDPE 高密度聚乙烯管材及管件，符合 CJ/T250‑2007 标准要求。虹吸雨水斗按照国标图集 09S302 选型安装，具备良好的防漩涡、防杂物堵塞能力，能够快速形成虹吸满管流，大幅提升排水效率。相比传统重力排水，虹吸系统管道无需大坡度敷设，可节省建筑室内管井空间，管道排布整齐，降低建筑二次装修干扰。

3. 专项深化设计，适配大型商业建筑屋面特点针对商业建筑大面积屋面特点，完成屋面分区、雨水斗点位布置、管道走向、支吊架布置全套深化工作。合理划分排水单元，平衡每套系统汇水面积，规避局部汇水过载问题；兼顾屋面建筑造型、结构梁位、建筑防火相关要求，优化管路布置，满足建筑防火及施工验收相关规范。

4. 全流程施工管控，系统调试交付保障排水效果项目统筹材料供货、现场安装、管道支吊架施工、密闭性试验、系统通水调试全流程。严格执行给排水管道施工验收规范，把控管道焊接、固定、坡度控制等关键工序。完工后开展系统密闭试验与通水模拟调试，检验各系统排水能力，确保整套虹吸系统能够顺利形成虹吸效应，排水性能达到设计指标。可提供完整竣工资料及后期运维建议，为商业建筑屋面提供安全高效的雨水排放解决方案，保障建筑屋面排水安全。
