系统类型：雨水收集回用系统

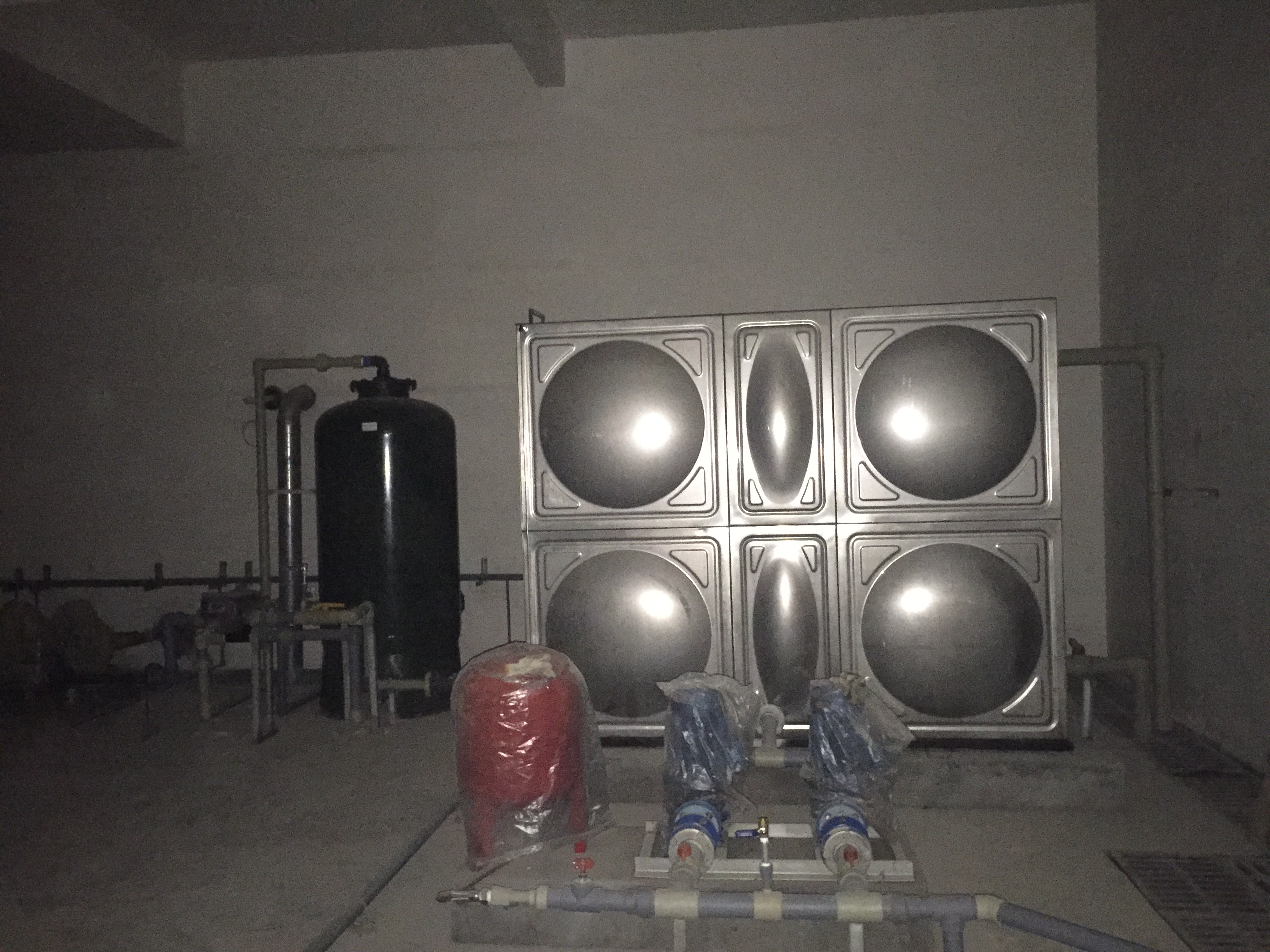

本项目为中胜世家住宅小区一、二期雨水收集回用系统工程，项目位于四川成都。系统结合小区建筑屋面条件，屋面面积大于 2000㎡采用虹吸式屋面排水系统，小于 2000㎡采用传统重力排水系统；雨水经雨水收集管网汇集，依次经过预处理系统、雨水蓄水系统、多介质过滤器处理后储存至清水箱，处理后的雨水用于小区绿化浇灌、道路冲洗、景观补水等杂用，雨水不足时由市政自来水进行补水。成都派尔排水工程有限公司承担本项目雨水收集回用系统深化设计、成套设备供货、现场安装调试及全周期技术服务。

派尔公司技术优势：

1. 本地化精细化水力水量计算，适配成都降雨特征项目严格遵循《建筑与小区雨水利用工程技术规范》GB50400‑2006 等国家规范，调取成都 52 年降雨统计数据，年平均降雨量 907.5mm，年均降雨次数 145.4 次，完成雨水径流总量、初期弃流量核算。地下雨水收集蓄水池总容积 1180m³，雨水蓄水池有效容积 1010m³，清水池有效容积 15m³，设计处理量 10m³/h。按照规范要求，蓄水池有效容积不小于集水面重现期 1‑2 日的雨水设计径流总量，结合雨水回用日用水量校核储水规模，科学匹配小区雨水收集、调蓄与回用需求。区分屋面、地面初期雨水弃流厚度，屋面初期弃流厚度 2‑3mm，地面雨水初期弃流厚度 3‑5mm，绿地雨水不考虑弃流，通过弃流装置有效剔除初期污染雨水，减轻后端处理设备负荷。

2. 完整成熟处理工艺，保障出水稳定达标整套系统包含弃流控制器、复合流过滤器、PLC 电气自控成套设备。复合流过滤器采用折流、逆向流复合过滤原理，实现雨水连续分离过滤，运行过程无需人工干预，具备不堵塞、不反冲洗、过滤顺畅的特点。雨水经过预处理、蓄水、多介质过滤处理后，出水水质满足《建筑与小区雨水利用工程技术规范》回用标准，可用于绿化、道路喷洒、景观补水、车辆冲洗等多种场景。预处理设施配置完善，对进入蓄水池的雨水做好前置净化，降低池体淤积风险，延长整套设备使用寿命。

3. PLC 智能集中控制系统，运行安全可靠系统配置电控柜，内置 PLC 控制器，对雨水收集、处理及回用全流程设备进行监控，实时监测各水池液位，对水泵、净化设备进行联动控制，同步监控供水、排水、水泵运行工况。可根据现场实际工况灵活设定系统控制逻辑，电控柜直观展示设备运行、停止、故障、高液位等状态。雨水回用供水系统与生活饮用水系统完全分开设置，管路上设置倒流防止器，回用水管道做标识，取水口设置专用开启工具，严格规避误接、误用、误饮，杜绝回用水与自来水交叉污染风险，保障用水安全。

4. 兼顾屋面排水与雨水资源化，一体化工程落地能力项目兼顾屋面雨水排放与雨水资源化利用，针对不同建筑屋面面积，差异化选用虹吸排水与重力排水系统，屋面雨水立管接入雨水收集检查井，通过收集管道接入地下蓄水池。统筹管网、地下蓄水池、成套水处理设备、自控供水系统的施工界面，完成图纸深化、设备供货、现场安装、系统联动调试全流程工作。项目完工后开展通水全流程调试，校验弃流、过滤、储水、变频供水整套工况。同时提供标准化运维指引，明确雨季前产品巡检、设备反冲洗、池体清淤周期，为住宅小区海绵城市建设、雨水资源化利用提供完整解决方案，有效削减市政自来水消耗，实现节水减排。
